温馨提醒：图片仅供参考，商品以实物为准

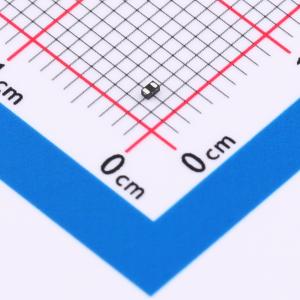

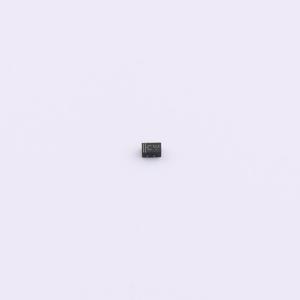

HD5V0L1B2LPSQ-7B
双向 5V 45A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该ESD静电保护二极管为双向单通道设计，额定电压5V，能承受高达45A的瞬态电流冲击，为电路提供坚不可摧的静电防护。15pF电容值虽稍高，但对于非高速信号线路而言，依旧能有效平衡保护与信号传输的需求，是提升设备静电防护等级的优选组件。
- 商品型号
- HD5V0L1B2LPSQ-7B
- 商品编号
- C22440400
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.0069克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 45A | |
| 峰值脉冲功率(Ppp) | 675W@8/20us | |
| 击穿电压 | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
