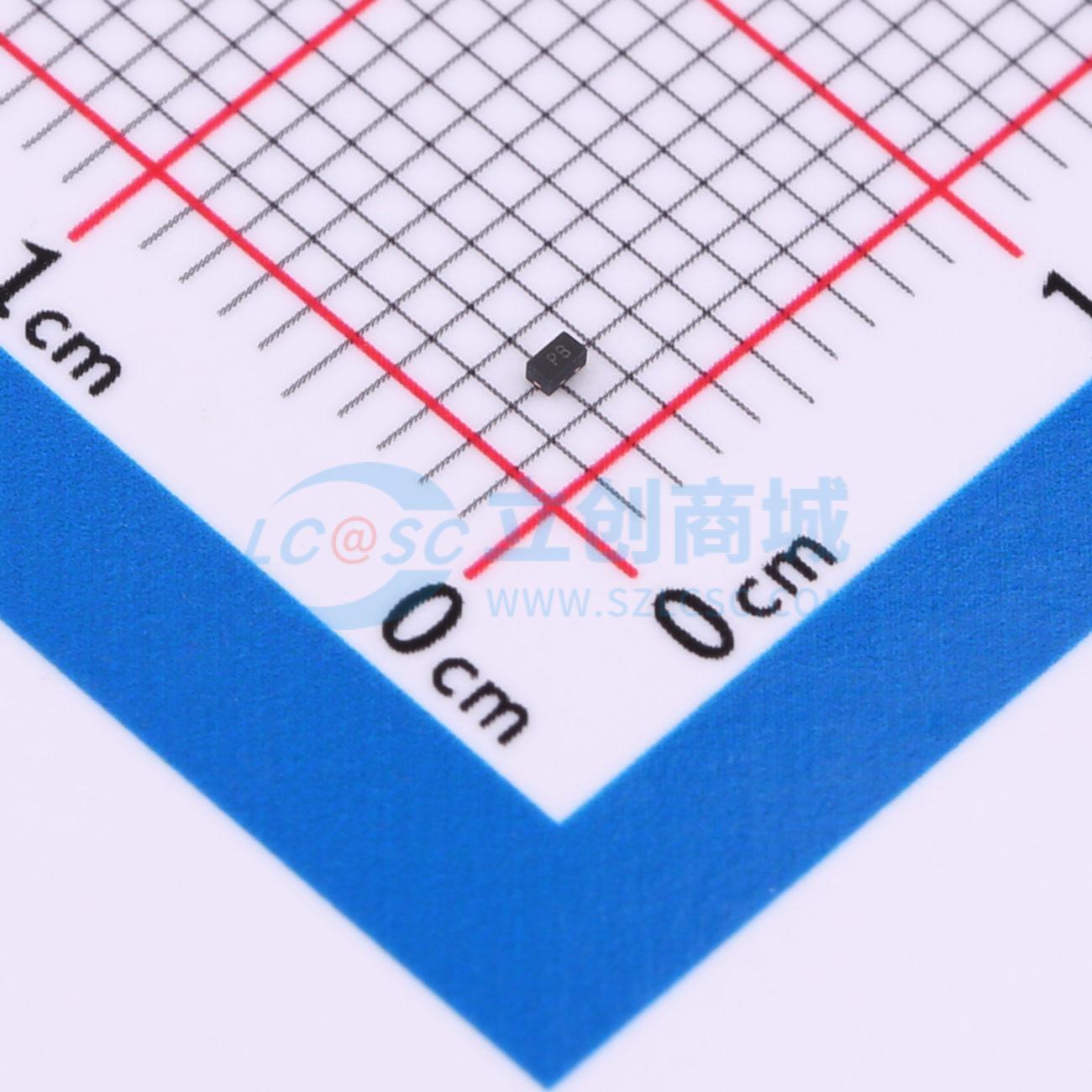

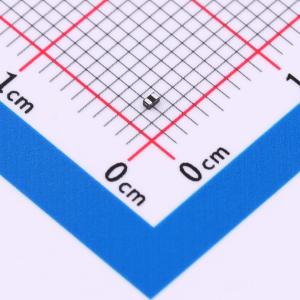

温馨提醒：图片仅供参考，商品以实物为准

HSTN101050B101

双向ESD 5V截止峰值浪涌电流：12A@8/20us

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款ESD静电保护二极管具有双向保护功能，适用于单线路配置，工作电压达到5V，能够承受5.5A的瞬时电流冲击，电容值低至10pF，既不影响高频信号的传输，又能为电子设备提供可靠的静电防护屏障，是保护精密电路的优选组件。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: HSTN101050B101
商品编号: C22440380
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.00809克(g)

商品参数

商品概述

HSTN101050B101可保护敏感半导体元件，避免因静电放电（ESD）和其他电压引起的瞬态事件而损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为易受ESD影响的设计提供了同类最佳的保护。它为设计师在不适合使用阵列的应用中提供了保护一条双向线路的灵活性。封装形式为DFN1006 - 2L（SOD - 882）。

商品特性

低泄漏
响应时间通常小于1 ns
符合人体模型3级ESD评级
具备IEC61000 - 4 - 2 4级ESD保护
这些是无铅器件
我们声明产品材料符合RoHS要求且无卤素

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	8.5V
	峰值脉冲电流(Ipp)	12A@8/20us
	峰值脉冲功率(Ppp)	66W@8/20us
	击穿电压(VBR)	8V

	属性	参数值
	反向电流(Ir)	500nA
	通道数	单路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	10pF
