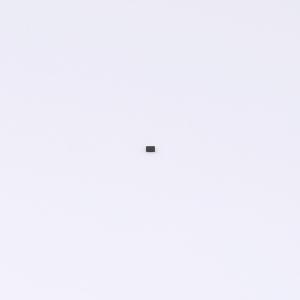

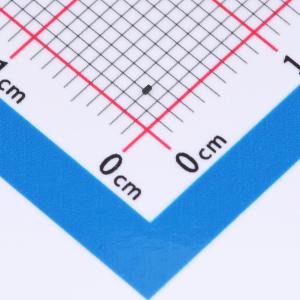

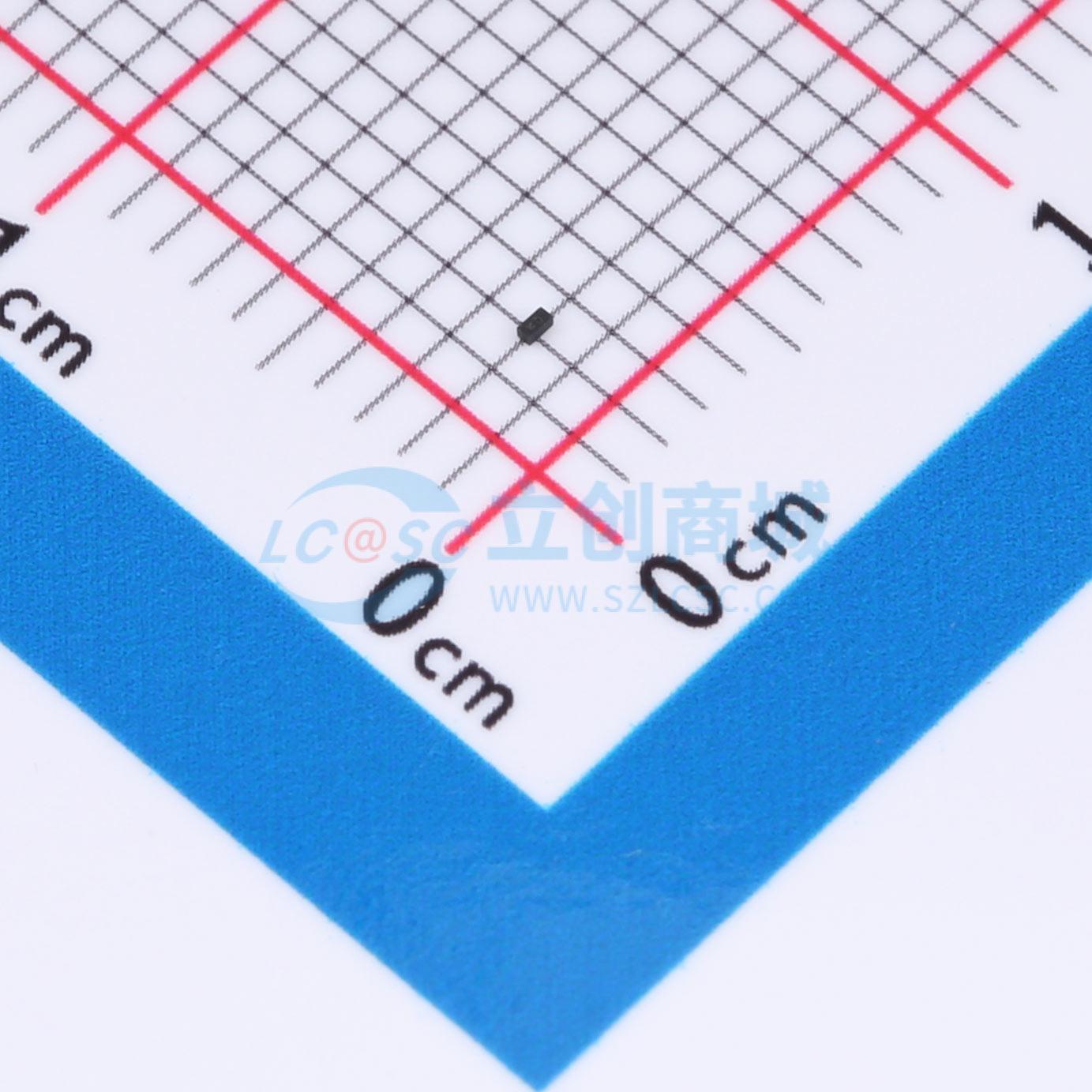

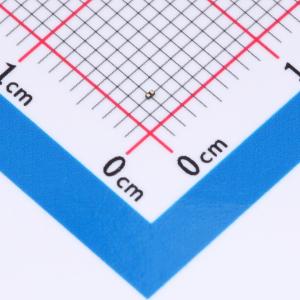

HPESD5V0F1BSF
双向ESD 5V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此款静电和浪涌保护器件（TVS/ESD）设计用于提供高效的瞬态电压抑制，确保电子设备在面对电压突变时的安全。它具备4.5A的峰值脉冲电流容量IPP，能够迅速响应并吸收过量电流，保护电路免受损害。最大反向工作电压VRWM为5V，适合低电压应用场合。该器件拥有0.25pF的小电容CJ，几乎不影响信号完整性，特别适用于高速数据传输线路的保护。作为1通道、Bi双向类型的产品，它可以处理双向电压波动，保障消费电子产品内部连接或通讯接口的数据传输稳定性和安全性。
- 商品型号
- HPESD5V0F1BSF
- 商品编号
- C22440374
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.004467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压 | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
