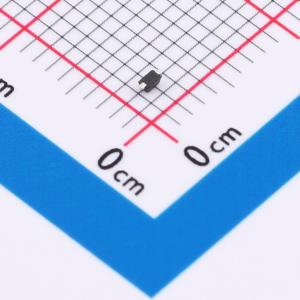

温馨提醒：图片仅供参考，商品以实物为准
HSZESD5B5.0ST5G
双向ESD 5V截止 峰值浪涌电流：20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款ESD保护二极管为双向单通道构造，耐压5V，具备20A大电流脉冲承受力，以及33pF的低电容特性，能在确保有效阻挡静电放电侵扰的同时，减少对高速信号传输的影响，为各类精密电子设备提供强效而细腻的保护。
- 商品型号
- HSZESD5B5.0ST5G
- 商品编号
- C22440362
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.0144克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 400W@8/20us | |
| 击穿电压(VBR) | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 33pF |
商品概述
HSZESD5B5.0ST5G用于保护敏感的半导体组件，使其免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其优异的钳位能力、低漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装形式为SOD-523。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2 (ESD) ±30kV (接触放电) 和 ±30kV (空气放电) 标准，以及IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：400W (8/20us)
- 工作电压：5V
- 保护一条Vcc或数据线
- 低钳位电压
- 低漏电流
