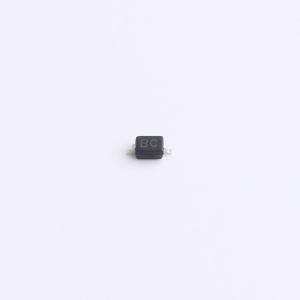

温馨提醒：图片仅供参考，商品以实物为准
HCDSOD323-T08LC
双向ESD 8V截止 峰值浪涌电流：18A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD保护二极管专为单通道电路打造，耐压8伏，能承受18安培瞬时电流，为电路提供坚强的静电保护盾牌。1皮法电容值保证信号传输快速无损，是精密电路和高速数据线路上静电防护的精选组件，为设备运行增添稳定可靠的保障。
- 商品型号
- HCDSOD323-T08LC
- 商品编号
- C22440204
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0128克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 8V | |
| 钳位电压 | 24V | |
| 峰值脉冲电流(Ipp) | 18A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
该器件可保护敏感半导体组件免受静电放电及其他电压瞬态事件导致的损坏或干扰。其卓越的钳位能力、低漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了的保护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。SOD-323封装。
商品特性
- 为高速数据线路提供瞬态保护，符合 IEC 61000-4-2（静电放电）标准：±30kV（接触放电），±30kV（空气放电）；符合 IEC 61000-4-4（电快速瞬变脉冲群）标准：40A（5/50 ns）
- 峰值功耗：350W（8/20us）
- 工作电压：8V
- 保护一条 Vcc 或数据线路
- 低钳位电压
- 低漏电流
