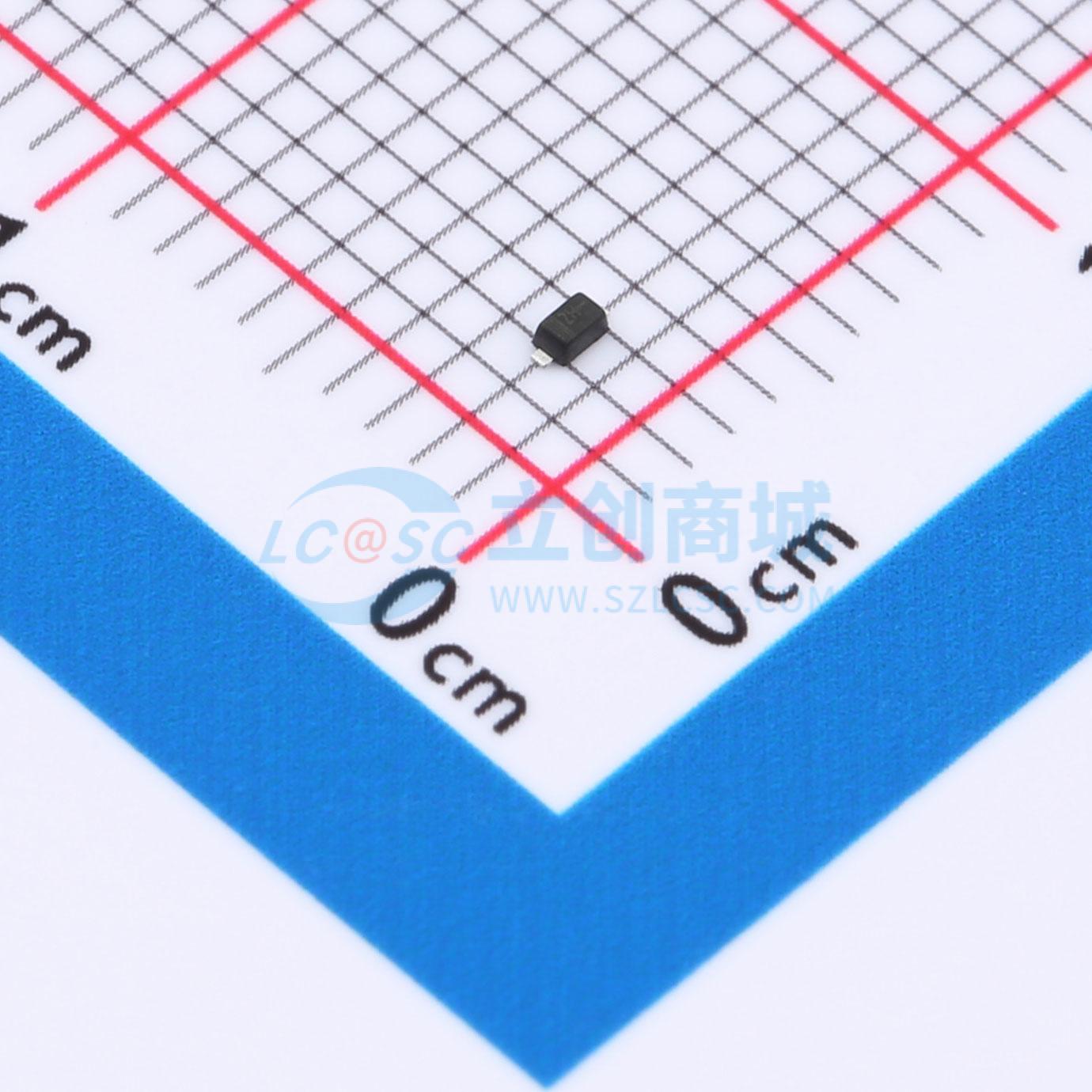

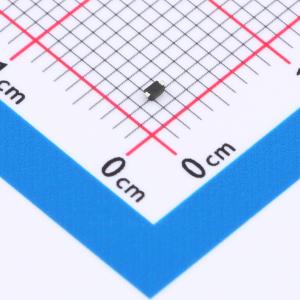

温馨提醒：图片仅供参考，商品以实物为准
HAZ4007-01H
ESD 7V截止 峰值浪涌电流：7A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款ESD静电保护二极管专为单向电路设计，搭载了优异的静电防护性能。它在仅需处理单一通道的情况下，能承受高达7伏特的持续工作电压（VRWM），并瞬间承载7安培的峰值电流（IPP），确保敏感电子设备免受静电冲击。其内部电容值低至60皮法，有助于减少信号衰减，非常适合对速度和保护有高要求的精密电路应用。
- 商品型号
- HAZ4007-01H
- 商品编号
- C22440201
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.01225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 13.5V；22.7V | |
| 峰值脉冲电流(Ipp) | 7A | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压(VBR) | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
商品概述
HAZ4007-01H用于保护敏感的半导体组件，使其免受静电放电及其他电压瞬态事件造成的损坏或干扰。其优异的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露在静电放电环境下的设计提供了同类防护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条单向线路。采用SOD-523封装。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2（静电放电）标准：接触放电±8kV，空气放电±15kV；符合IEC 61000-4-4（电快速瞬变脉冲群）标准：40A（5/50 ns）
- 峰值功耗：200W（8/20us）
- 工作电压：7V
- 保护一条电源或数据线路
- 低钳位电压
- 低泄漏电流
