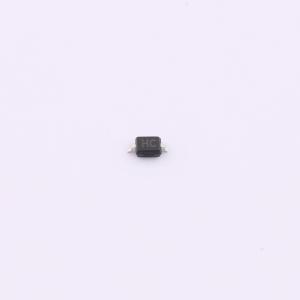

温馨提醒：图片仅供参考，商品以实物为准
HAQ4024-01FTG-C
双向ESD 24V截止 峰值浪涌电流：6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD防护二极管专为单通道应用设计，24V工作电压下稳定运行，6A峰值电流处理能力有效阻挡静电冲击。1.3pF超低电容值，保障了信号传输的高速与纯净，是精密电子和高速通信接口的理想静电保护元件，确保设备在复杂电磁环境中的安全与可靠。
- 商品型号
- HAQ4024-01FTG-C
- 商品编号
- C22440185
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.013667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 56V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 26.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.3pF |
商品概述
HAQ4024-01FTG-C保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。优异的钳位能力、低漏电流、低电容和快速响应时间为暴露于ESD的设计提供了同类防护。它为设计者提供了在阵列不实用的应用中保护一条双向线路的灵活性。
商品特性
- 高速数据线路的瞬态保护：符合IEC 61000-4-2 (ESD) ±30kV (接触放电) ±30kV (空气放电)；符合IEC 61000-4-4 (EFT) 40A (5/50 ns)
- 峰值功耗：350W (8/20us)
- 工作电压：24V
- 保护一条Vcc或数据线路
- 低钳位电压
- 低漏电流
