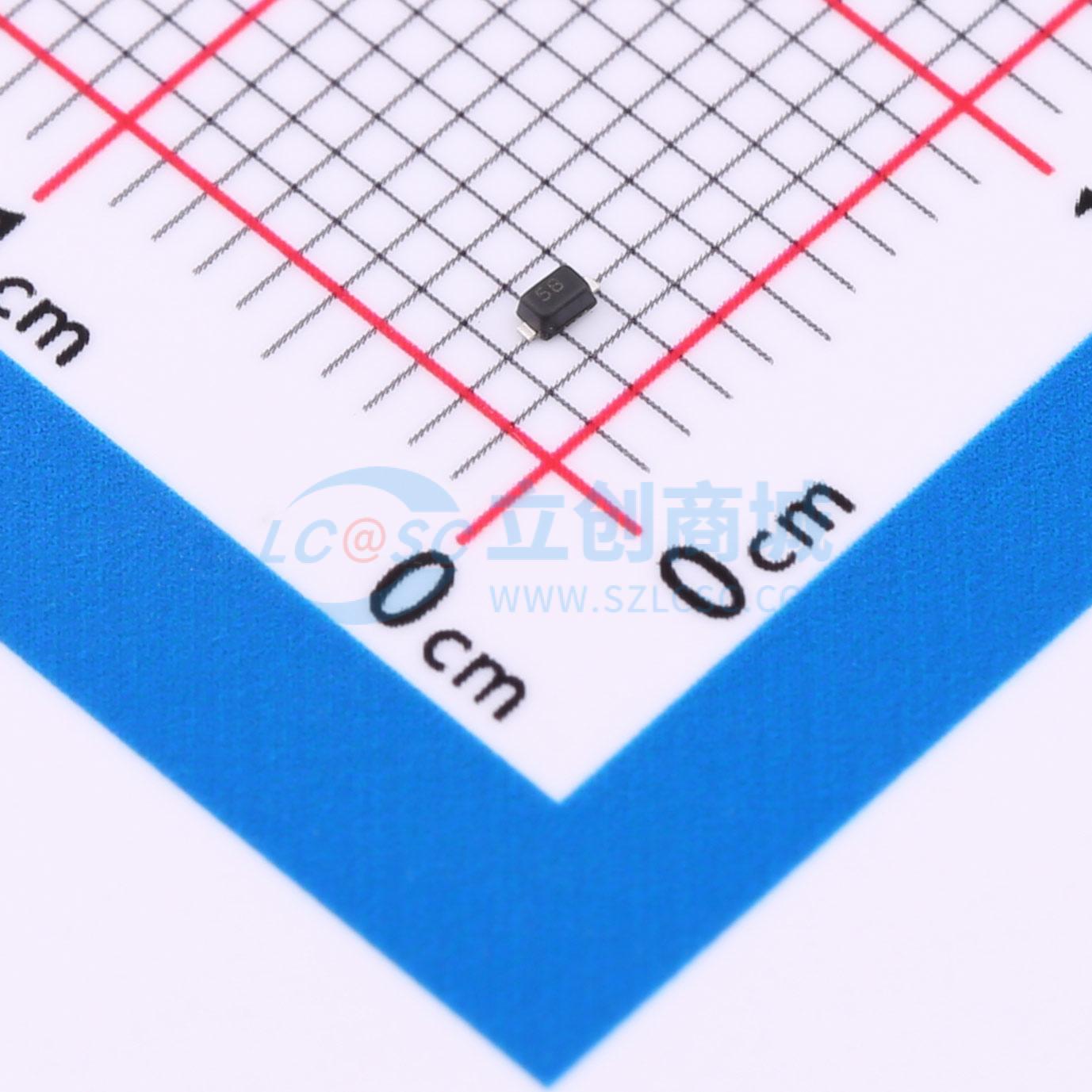

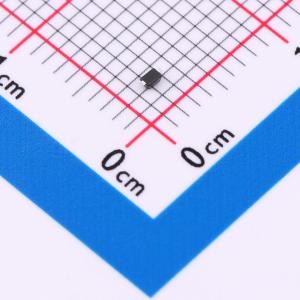

温馨提醒：图片仅供参考，商品以实物为准
HSTS521050B250
双向ESD 5V截止 峰值浪涌电流：9A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该ESD静电保护二极管采用双向结构，专为单一信号线路配置，耐压5V，可抵御高达2.5A的瞬态电流冲击，且内建仅3pF的小电容，确保高速信号传输不受干扰，为电子设备的静电防护需求提供了一个高效、紧凑的解决方案。
- 商品型号
- HSTS521050B250
- 商品编号
- C22440183
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.0125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压(VBR) | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
HSTS521050B250可保护敏感的半导体组件免受静电放电及其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电的设计提供了同类防护。它为设计者提供了在阵列不实用的应用中保护一条双向线路的灵活性。采用SOD-523封装。
商品特性
- 小巧的封装外形尺寸
- 低封装高度
- 在8×20μs脉冲条件下，峰值功率高达90瓦
- 低泄漏电流
- 响应时间典型值小于1纳秒
- 人体模型静电放电等级为3级（大于16千伏）
- 符合IEC61000-4-2标准第4级静电放电防护
- 符合IEC61000-4-4标准第4级电快速瞬变脉冲群防护
