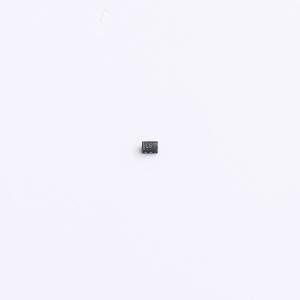

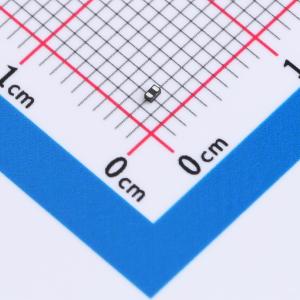

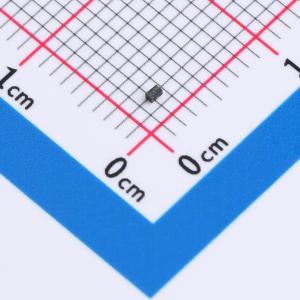

HSP3031-01ETG

单向ESD 5V截止峰值浪涌电流：4A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 此款单向ESD保护二极管专为单一信号线路设计，可在5V工作电压下稳定运行，提供高达4A的瞬时电流防护，有效抵御静电冲击。其超低0.6pF电容值，确保了信号传输的高速且无损，是保护高性能电子设备和高频电路免受静电干扰的高效元件。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: HSP3031-01ETG
商品编号: C22439904
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.0069克(g)

商品参数

商品概述

HSP3031 - 01ETG可保护敏感半导体组件，使其免受静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露在ESD环境中的设计提供了一流的保护。它为设计师提供了在不适合使用阵列的应用中保护一条单向线路的灵活性。封装形式为DFN1006 - 2L。

商品特性

高速数据线的瞬态保护
IEC 61000 - 4 - 2（ESD）：±20kV（接触），±20kV（空气）
IEC 61000 - 4 - 4（EFT）：40A（5/50 ns）
峰值功率耗散：60W（8/20μs）
工作电压：5V
超小封装（1.0mm×0.6mm×0.5mm）
保护一条数据、控制线
低电容：0.4pF（典型值）
低钳位电压
低泄漏电流

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	10V；15V
	峰值脉冲电流(Ipp)	4A
	峰值脉冲功率(Ppp)	60W@8/20us

	属性	参数值
	击穿电压(VBR)	6V
	反向电流(Ir)	100nA
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.6pF
