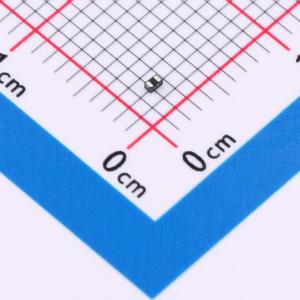

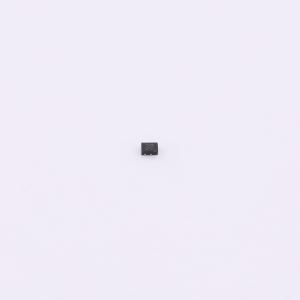

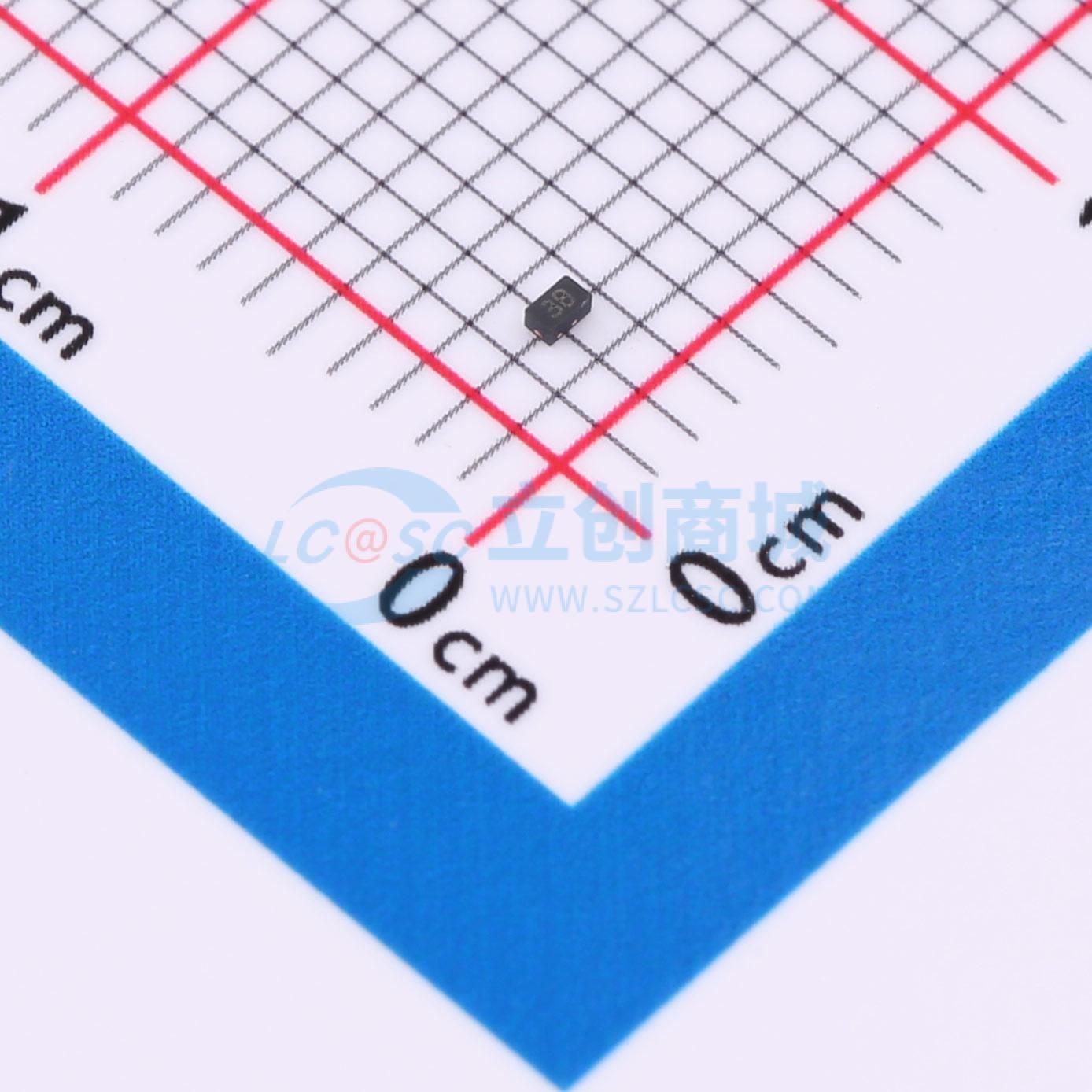

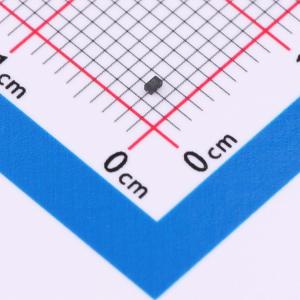

温馨提醒：图片仅供参考，商品以实物为准
HESDL3V3LB-TP
双向ESD 3.3V截止 峰值浪涌电流：7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该ESD静电保护二极管采用双向设计，专为单一信号通路优化。3.3V最大连续工作电压（VRWM）及7A峰值瞬态电流处理能力（IPP），构成坚实防线，抵御静电侵扰。低至10pF的电容值（CJ）确保高速信号传输不受影响，是保障电子设备接口安全、提升系统稳定性的理想选择。
- 商品型号
- HESDL3V3LB-TP
- 商品编号
- C22440215
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.0049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 7A | |
| 峰值脉冲功率(Ppp) | 84W@8/20us | |
| 击穿电压 | 3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
