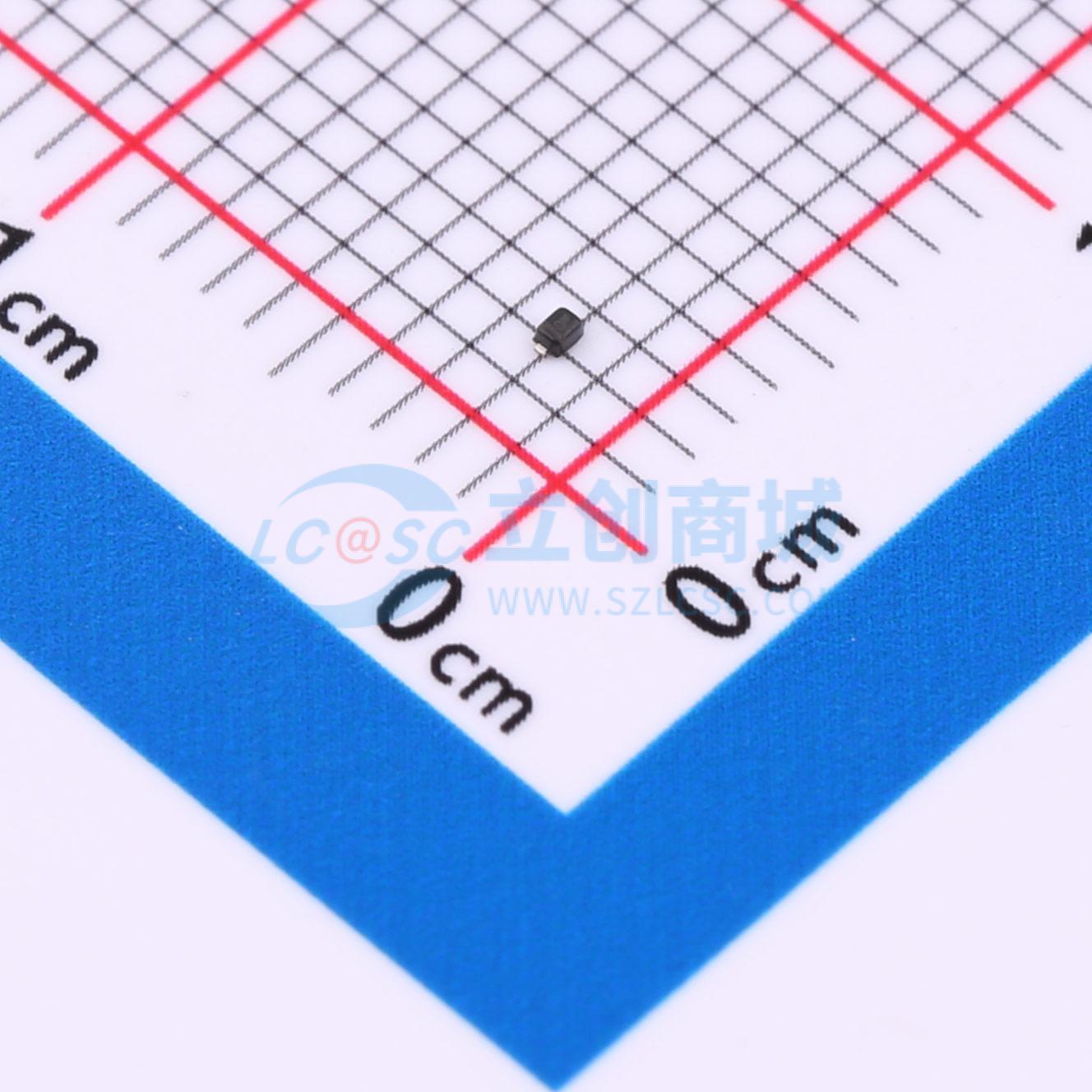

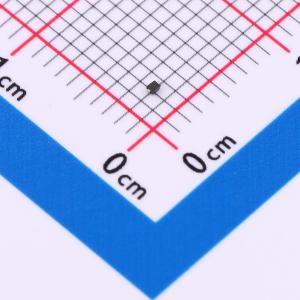

温馨提醒：图片仅供参考，商品以实物为准
HSZESD7361P2T5G
单向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款单向ESD静电保护二极管，专为单通道电路设计，工作电压VRWM为5V，峰值电流IPP可达4A，能有效拦截静电放电，保护电路元件。其低电容值仅为0.5pF，确保了信号完整且高速通过，是保护便携设备、通讯系统内精密组件的优选方案，增强系统抗静电干扰能力。
- 商品型号
- HSZESD7361P2T5G
- 商品编号
- C22440176
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.0064克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 60W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 5.4V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品特性
- 超低电容 0.35 pF
- 低钳位电压
- 小外形尺寸：0.031″ × 0.024″ (0.80 mm × 0.60 mm)
- 低本体高度：0.015″ (0.37 mm)
- 关断电压：5 V
- 低漏电流
- 响应时间典型值 < 1.0 ns
- IEC61000-4-2 等级 4 ESD 保护
- 无铅器件
