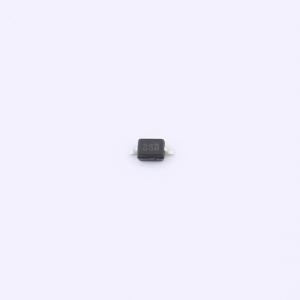

温馨提醒：图片仅供参考，商品以实物为准
HNNCD36DT(0)-T1-AT
双向ESD 36V截止 峰值浪涌电流：4.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款高性能双向ESD保护二极管，专为单路信号线设计，耐压值达36V，提供更宽泛的保护范围。4.5A峰值电流处理能力，确保瞬态电压得到迅速抑制。20皮法低电容特性，完美适配高速数据传输场景，无惧信号衰减，是高端电子设备及通信系统中预防静电损伤的优选组件，确保信号纯净与设备安全。
- 商品型号
- HNNCD36DT(0)-T1-AT
- 商品编号
- C22439903
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0166克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 60V；75V | |
| 峰值脉冲电流(Ipp) | 4.5A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 20pF |
商品概述
HNNCD36DT(0)-T1-AT 可保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于ESD的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。SOD-323封装。
商品特性
- 为高速数据线提供瞬态保护，符合 IEC 61000-4-2(ESD) ±30kV（接触放电）和 ±30kV（空气放电），以及 IEC 61000-4-4(EFT) 40A（5/50 ns）标准
- 峰值功耗：350W（8/20us）
- 工作电压：36V
- 保护一路Vcc或数据线
- 低钳位电压
- 低泄漏电流
