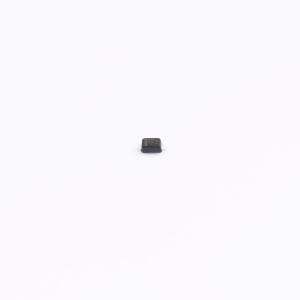

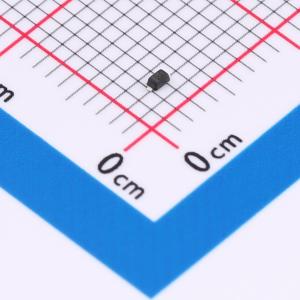

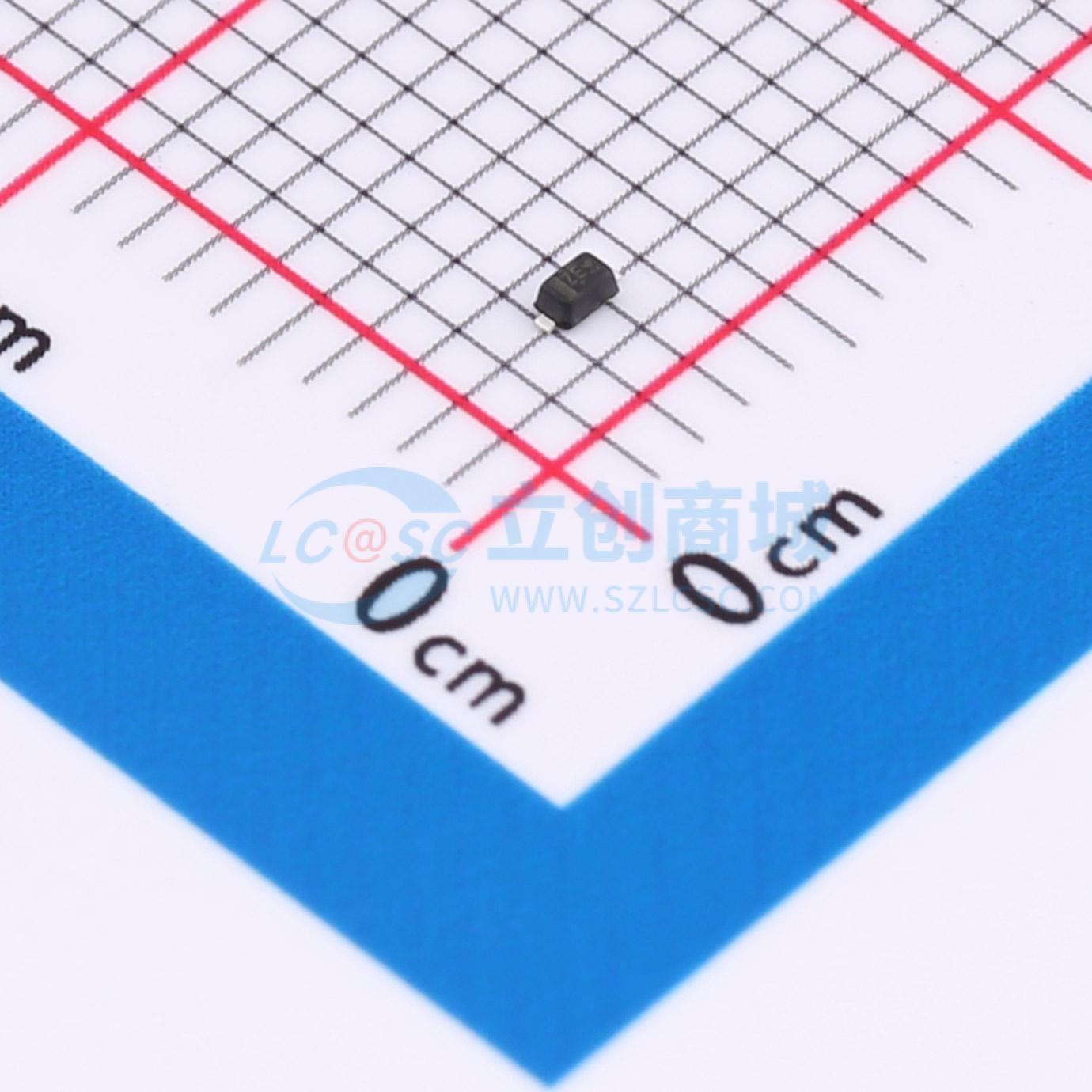

HPJSD03TS-AU
单向ESD 3.3V截止 峰值浪涌电流：11.2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD防护二极管，针对3.3V电压平台优化，专注于单一通道的静电防护。具备11.2A高瞬态电流承受力，为电路板穿上静电防护服。尽管电容值60pF，仍适宜于非高速信号线路，确保在多种电子应用中，既有效阻挡静电侵害，又维护了信号传输质量。
- 商品型号
- HPJSD03TS-AU
- 商品编号
- C22439881
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.0118克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 14.1V | |
| 峰值脉冲电流(Ipp) | 11.2A | |
| 峰值脉冲功率(Ppp) | 200W | |
| 击穿电压(VBR) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
商品概述
HPJSD03TS-AU 可保护敏感的半导体组件免受静电放电及其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电环境的设计提供了同类防护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护一条单向线路。封装为 SOD-523。
商品特性
- 为高速数据线提供瞬态保护，符合 IEC 61000-4-2 (ESD) 标准：接触放电正负 8kV，空气放电正负 15kV；符合 IEC 61000-4-4 (EFT) 标准：40A (5/50 ns)
- 峰值功耗：200W (8/20us)
- 工作电压：3.3V
- 保护一条 Vcc 或数据线
- 低钳位电压
- 低泄漏电流
