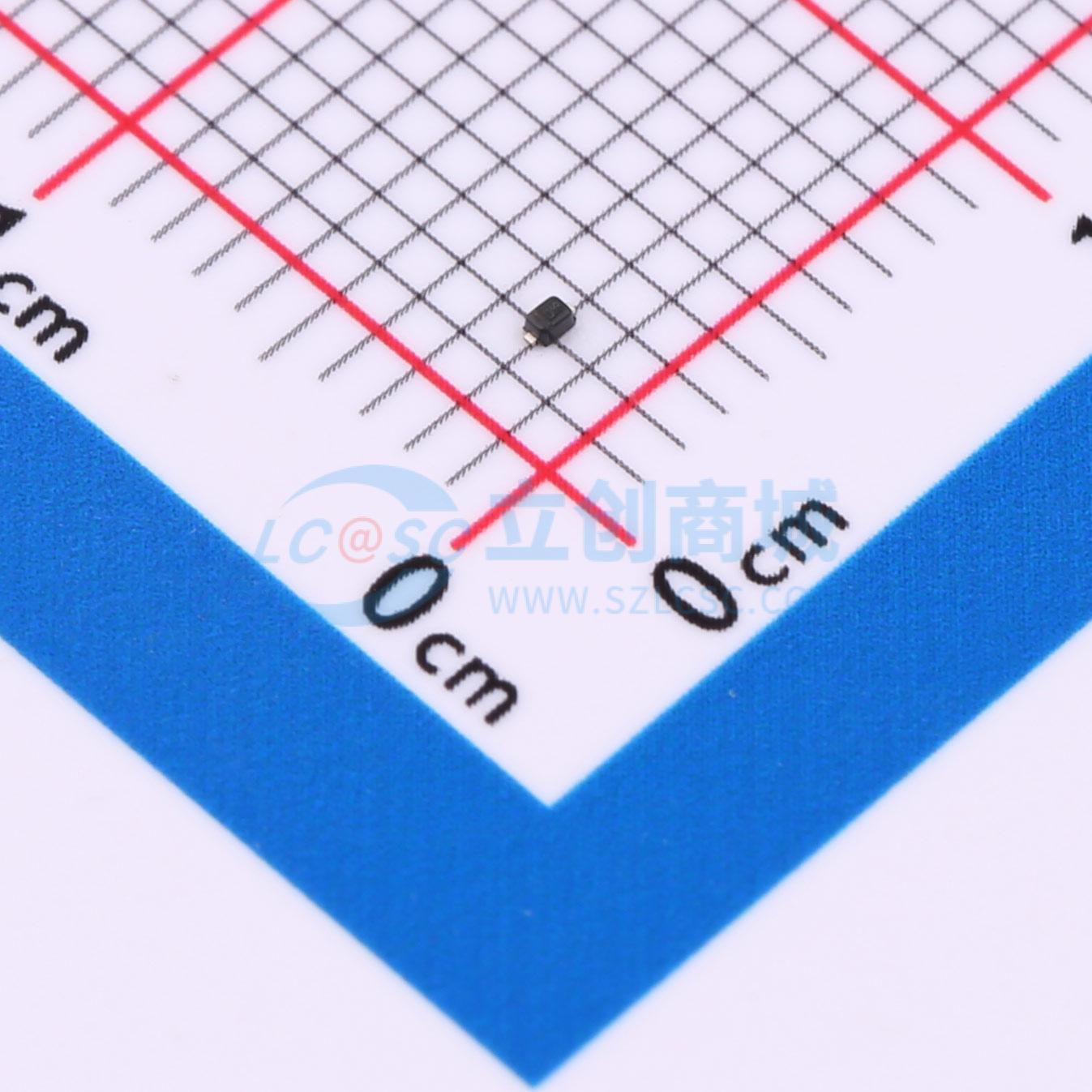

温馨提醒：图片仅供参考，商品以实物为准
HSZESD9101P2T5G
单向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD静电保护二极管，专为单一信号线路定制，5V最大工作电压下稳定可靠，4A峰值电流处理能力强劲，能有效阻挡静电冲击。其微小的0.5pF电容值，确保信号完整高速传输，是保护各类精密电子设备如移动通讯、数据接口等免受静电干扰的优选组件，为产品安全运行保驾护航。
- 商品型号
- HSZESD9101P2T5G
- 商品编号
- C22439886
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.0065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 60W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 5.4V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.35pF |
商品概述
HSZESD9101P2T5G可保护敏感的半导体组件免受静电放电及其他电压引起的瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了的保护。它为设计者提供了在无法使用阵列的应用中保护一条单向线路的灵活性。
商品特性
- 超低电容 0.35 pF
- 低钳位电压
- 小外形尺寸：0.031" × 0.024" (0.80mm × 0.60mm)
- 低本体高度：0.015" (0.37 mm)
- 截止电压：5V
- 低泄漏电流
- 响应时间典型值 < 1.0 ns
- IEC61000-4-2 第4级静电放电保护
- 此为无铅器件
