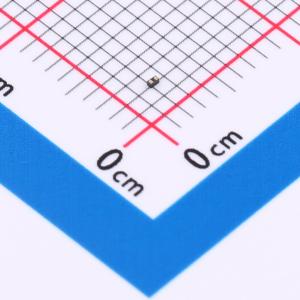

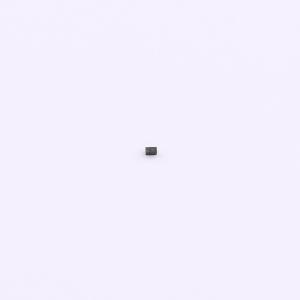

温馨提醒：图片仅供参考，商品以实物为准
HDESD3V3XA1BCSF-7
双向ESD 3.3V截止 峰值浪涌电流：8A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD保护二极管专为单通道应用设计，3.3V工作电压下确保稳健性，8A峰值电流处理能力有效对抗静电冲击。超低0.6pF电容值，最大化信号传输速度与清晰度，尤其适合于高频应用中的静电防护，为电子设备的高性能运行保驾护航。
- 商品型号
- HDESD3V3XA1BCSF-7
- 商品编号
- C22439888
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.009519克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压(VBR) | 3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
该器件可保护敏感的半导体组件免受静电放电及其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了业界领先的保护。它为设计者提供了在阵列不实用的应用中保护一条双向线路的灵活性。采用DFN0603-2L封装。
商品特性
- 为高速数据线提供瞬态保护
- IEC 61000-4-2 (静电放电) ±30kV (接触放电)，±30kV (空气放电)
- IEC 61000-4-4 (电快速瞬变脉冲群) 40A (5/50 ns)
- 峰值功耗：80W (8/20μs)
- 工作电压：3.3V
- 超小型封装 (0.6mm×0.3mm×0.3mm)
- 保护一条I/O线路
- 低钳位电压
- 低泄漏电流
