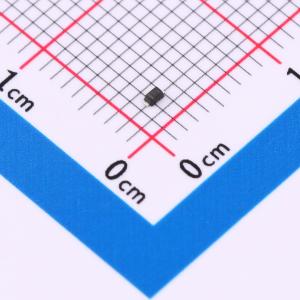

温馨提醒：图片仅供参考，商品以实物为准
HESD7361XV2T1G
单向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD静电保护二极管专为5V电压系统打造，单通道设计精简高效。能够承受4A的瞬态静电冲击，保护电路不受损害。其电容值仅为0.4pF，对高速数据传输干扰极小，是保护精密电子设备如移动通讯和高清视频线路的理想解决方案。
- 商品型号
- HESD7361XV2T1G
- 商品编号
- C22439893
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.012857克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V；15V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF |
商品概述
HESD7361XV2T1G用于保护敏感的半导体组件免受静电放电及其他电压瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电环境下的设计提供了同类产品中保护性能。该器件为设计者提供了在阵列方案不适用时保护单向信号线的灵活性。采用SOD-523封装。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2（静电放电）标准：接触放电±8kV，空气放电±15kV；符合IEC 61000-4-4（电快速瞬变脉冲群）标准：40A（5/50 ns）
- 峰值功耗：60W（8/20μs）
- 工作电压：5V
- 保护一路Vcc或数据线
- 低钳位电压
- 低泄漏电流
应用领域
- 汽车电子
- 工业控制
- 消费电子
- 通信设备
- 便携式设备
