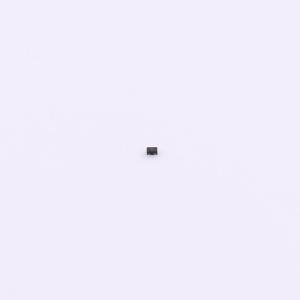

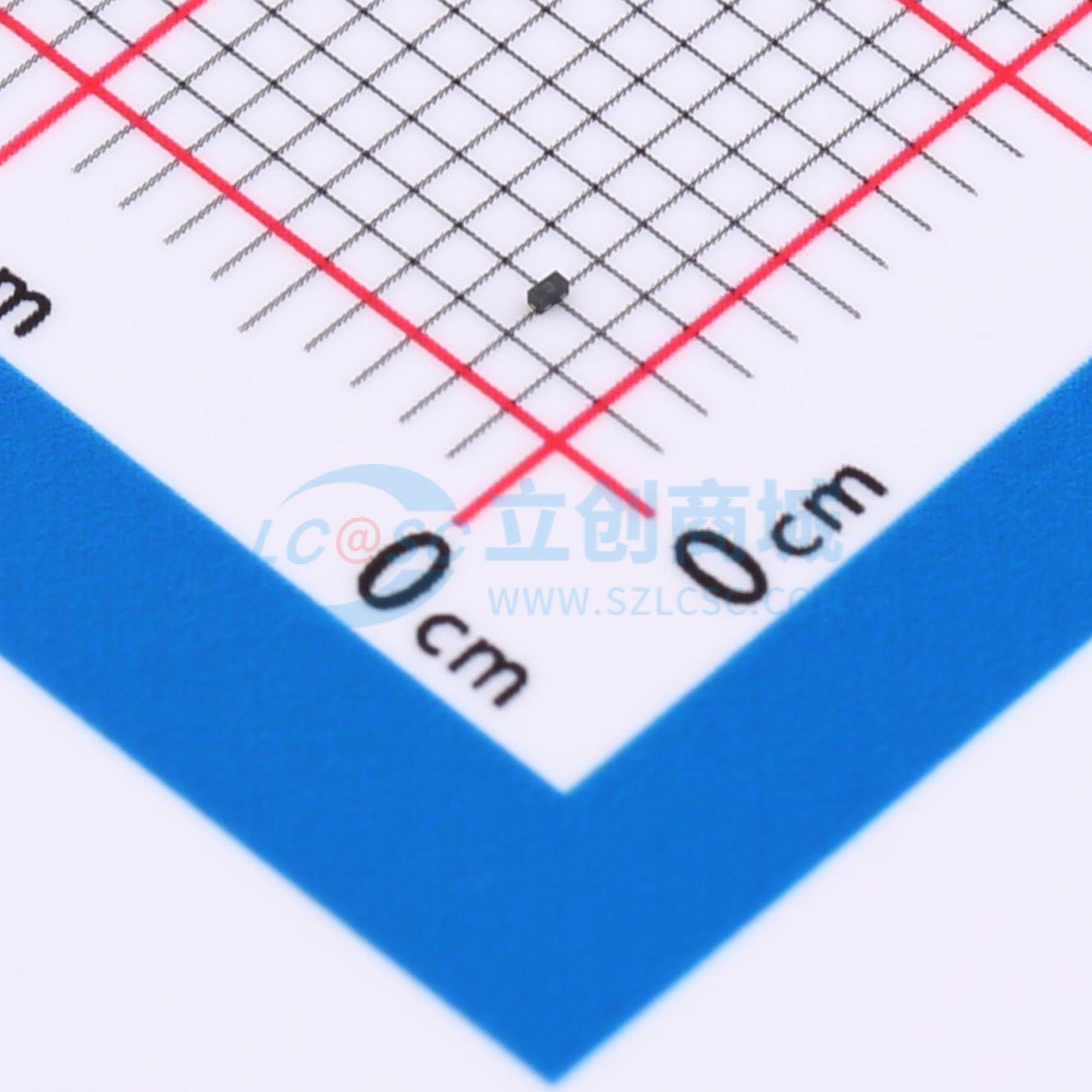

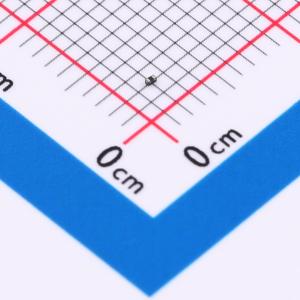

温馨提醒：图片仅供参考，商品以实物为准
HAZ5A23-01F
双向ESD 3.3V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 为您介绍这款高性能双向ESD保护二极管，专为3.3V电压平台设计，集单通道高效防护于一体。它具备5A峰值电流处理能力，以及12pF的电容特性，确保在保护电路免受静电侵扰的同时，维持信号传输的清晰度，是精密电子设备及板级防护的理想选择，增强了系统整体的稳定性和抵御静电的能力。
- 商品型号
- HAZ5A23-01F
- 商品编号
- C22439882
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.005399克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 12pF |
