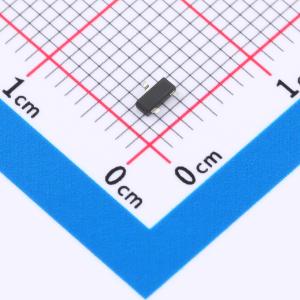

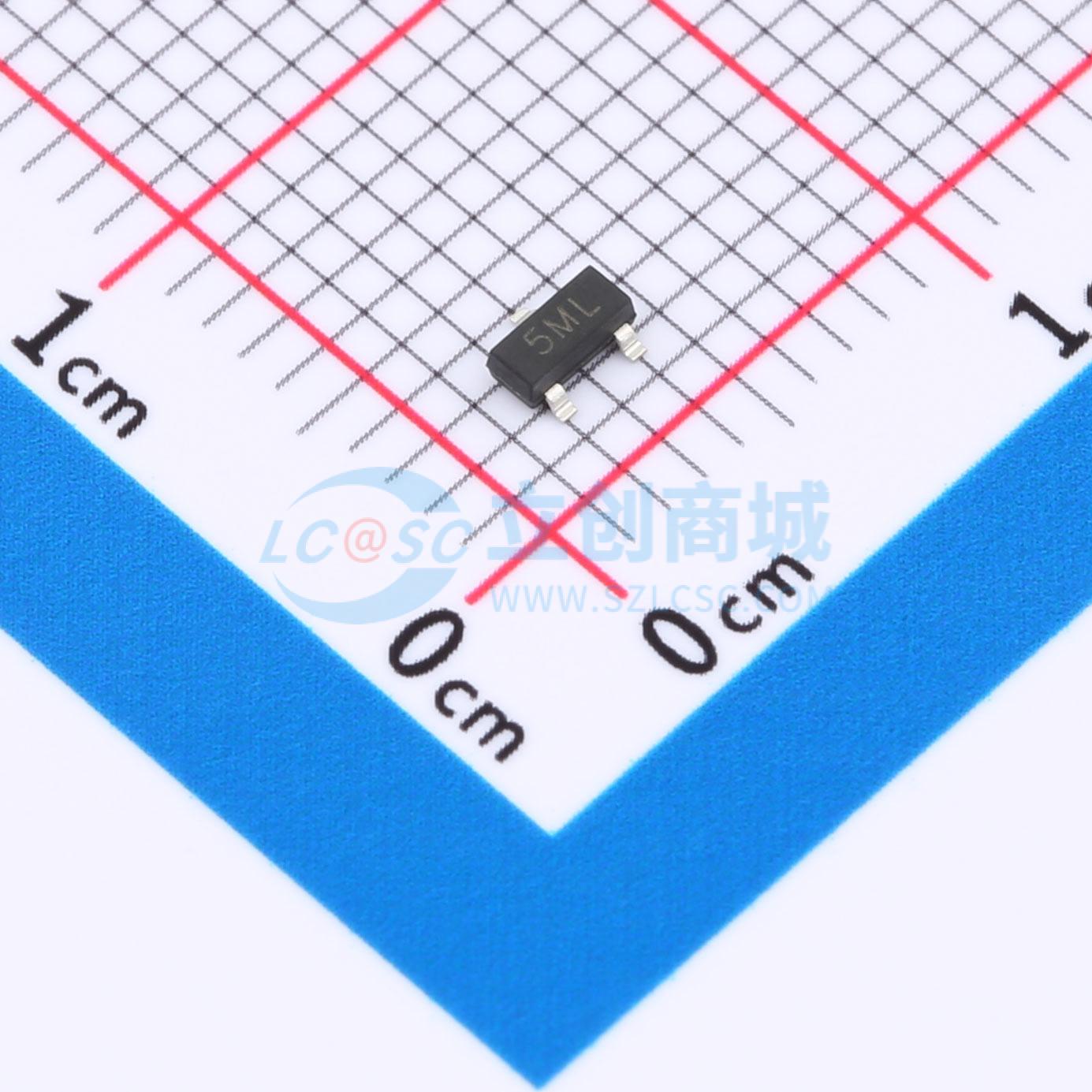

HSTS232050UL40
单向ESD 5V截止 峰值浪涌电流：4A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款单向ESD静电保护二极管，特设双通道，专为5V电压等级优化，能承受4A瞬时电流冲击，其超低电容0.5pF，确保高速信号无损通行，为各类敏感电子设备提供精密级静电防护，强化系统信号完整性和设备可靠性。
- 商品型号
- HSTS232050UL40
- 商品编号
- C22439872
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.021667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品概述
HSTS232050UL40 可保护敏感的半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电风险的设计提供了同类防护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护两条单向线路。
商品特性
- 产品材料符合 RoHS 要求且无卤素。
- 两条单向传输功能线路。
- 低泄漏电流：在 VRM 条件下，IR 最大值 < 20 μA。
- 300W 峰值脉冲功率（8/20μs 波形）。
- 为数据线提供符合以下标准的瞬态保护：
- IEC61000-4-2（静电放电）：15KV（空气放电），8KV（接触放电）
- IEC61000-4-5（雷击浪涌）：参见下方的 IPPM 值
