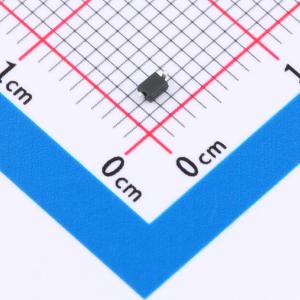

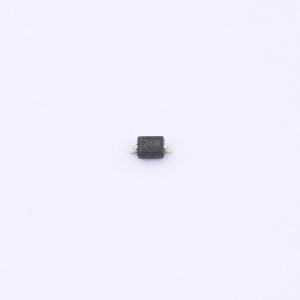

温馨提醒：图片仅供参考，商品以实物为准
HPESD24VS1UA,115
单向ESD 24V截止 峰值浪涌电流：9A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 为您介绍这款单向ESD静电保护二极管，专注于单路信号线防护，耐压等级达24V，可承受6A峰值瞬时电流，为高电压电路提供坚强的静电屏障。25pF电容值设计，适宜于信号速率要求相对宽松的应用场景，确保在保护电路的同时，维持信号的顺畅传输，是提升设备抗静电能力的优选元件。
- 商品型号
- HPESD24VS1UA,115
- 商品编号
- C22439859
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0164克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 250W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 26V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
商品概述
HPESD24VS1UA,115 可保护敏感半导体元件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其优异的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。它为设计者提供了在阵列不实用的应用中保护一条单向线路的灵活性。封装形式为 SOD-323。
商品特性
- 小巧的封装外形尺寸
- 250W 峰值脉冲功率（tp = 8/20μs）
- 为数据线提供符合 IEC 61000-4-2（静电放电）±15kV（空气放电）、±8kV（接触放电），IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns），IEC 61000-4-5（雷击）24A（8/20μs）标准的瞬态保护
- 适用于便携式电子产品的小型封装
- 在静电放电保护应用中可替代多层压敏电阻
- 保护一条输入/输出线或电源线
- 低钳位电压
- 工作电压：24V
- 低泄漏电流
- 固态硅雪崩技术
- 我们声明产品材料符合 RoHS 要求。
