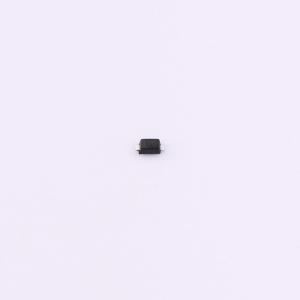

HESD5Z7.0T5G
单向ESD 7V截止 峰值浪涌电流：7A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD静电保护二极管，专为7V电压电路定制，提供单通道专业防护。7A峰值电流吸收能力，确保高效静电泄放。尽管电容值为60pF，但针对非高速信号线路，依然能保持良好的信号透明度，为电子设备增设一道坚固的静电防火墙，提升系统可靠性。
- 商品型号
- HESD5Z7.0T5G
- 商品编号
- C22439853
- 商品封装

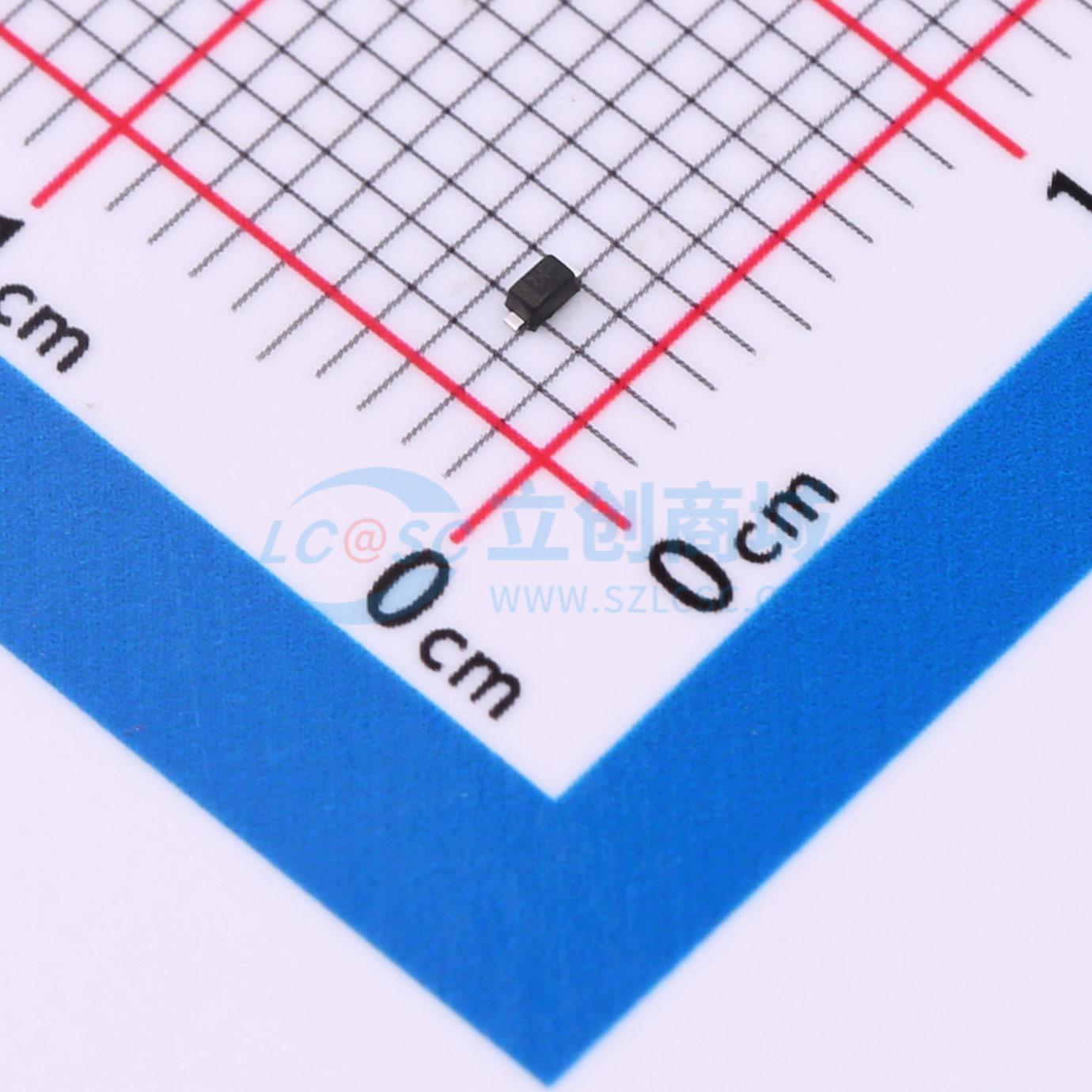

- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.01225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 22.7V | |
| 峰值脉冲电流(Ipp) | 7A | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压(VBR) | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
商品概述
HESD5Z7.0T5G器件可保护敏感半导体组件免受静电放电及其他电压瞬变事件导致的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电环境的设计提供了的保护。该器件为设计者提供了灵活性，可在不适用阵列布局的应用中保护一条单向线路。封装形式为SOD-523。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2（静电放电）标准：接触放电±8kV，空气放电±15kV；符合IEC 61000-4-4（电快速瞬变脉冲群）标准：40A（5/50 ns）
- 峰值功耗：200W（8/20us）
- 工作电压：7V
- 保护一条Vcc或数据线路
- 低钳位电压
- 低泄漏电流
