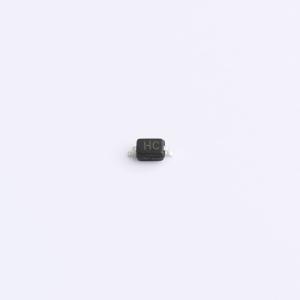

温馨提醒：图片仅供参考，商品以实物为准
HCDSOD323-T24LC
双向ESD 24V截止 峰值浪涌电流：6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这颗双向ESD静电保护二极管专为单一信号通路定制，耐压24V，瞬时承载电流6A，为敏感电路筑起防静电壁垒。其低至1.3pF的电容值，确保高速信号无损通行，是高端电子设备及快节奏数据线路的静电保护优选，为系统稳定运行增添保险。
- 商品型号
- HCDSOD323-T24LC
- 商品编号
- C22439827
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 43V；56V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 26.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.3pF |
商品概述
HCDSOD323-T24LC可保护敏感半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于ESD的设计提供了同类防护。该器件为设计人员提供了在不适合使用阵列的应用中保护一条双向线路的灵活性。SOD-323封装。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2 (ESD) ±30kV (接触放电) ±30kV (空气放电) 和IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：350W (8/20μs)
- 工作电压：24V
- 保护一条Vcc或数据线路
- 低钳位电压
- 低泄漏电流
