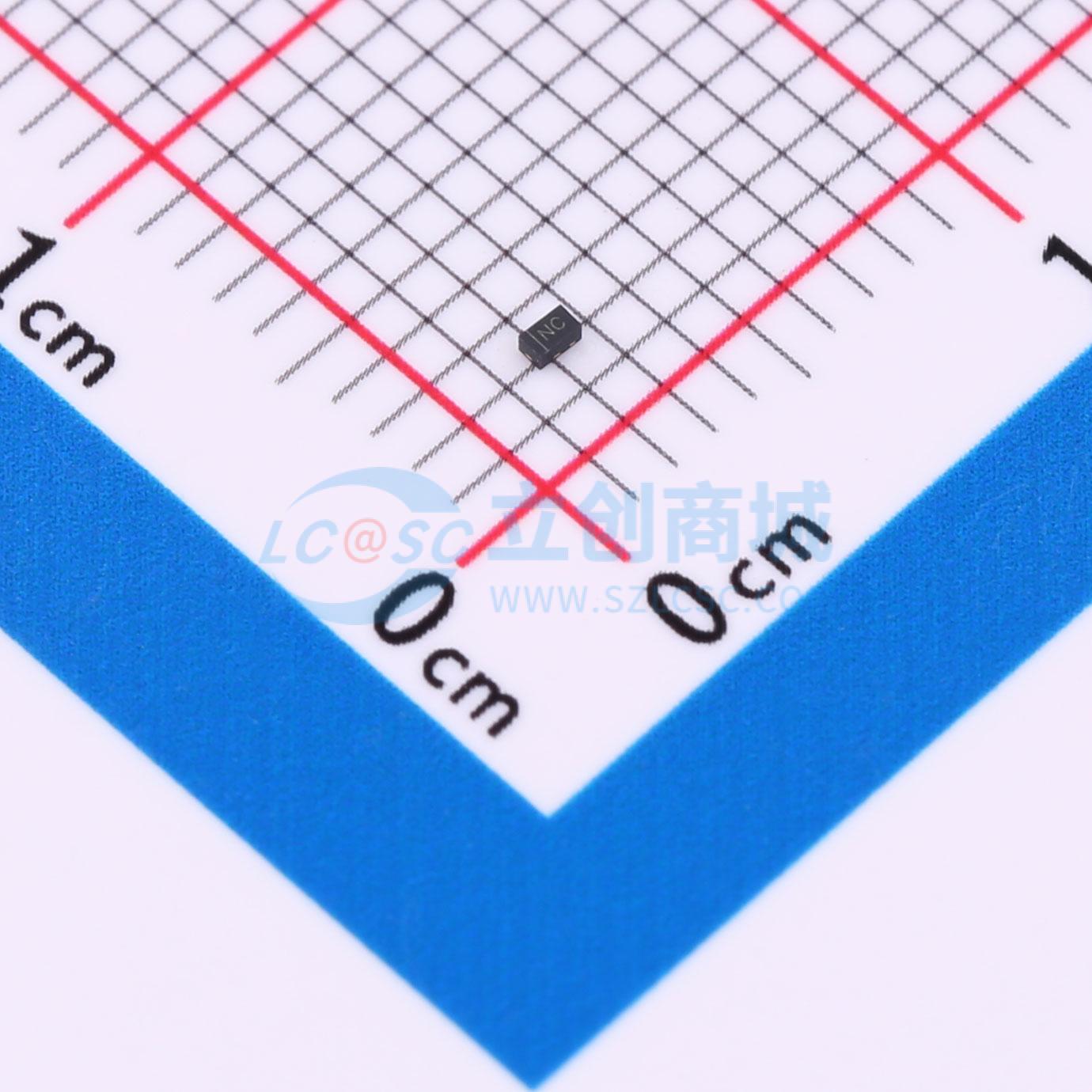

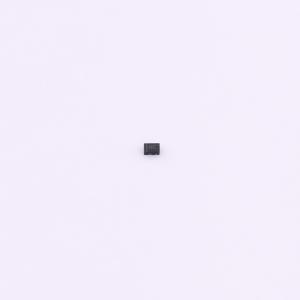

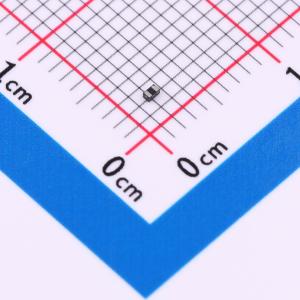

温馨提醒：图片仅供参考，商品以实物为准
HVESD12C1-HD1HG3-08
单向ESD 12V截止 峰值浪涌电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款单向ESD静电保护二极管，专为单路电路防护定制，工作电压上限为12V，能承受4A瞬时静电放电电流冲击，确保电路板上元件安全无虞。其电容值低至28pF，极佳地适应了高速信号传输需求，减少了信号衰减和延迟，是保护电子设备免受静电损伤的理想选择。
- 商品型号
- HVESD12C1-HD1HG3-08
- 商品编号
- C22439824
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.005714克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 26V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 28pF |
