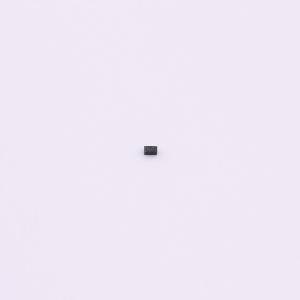

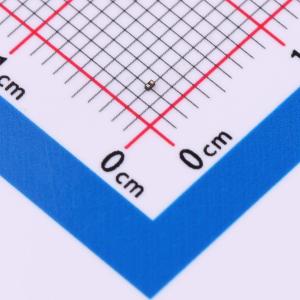

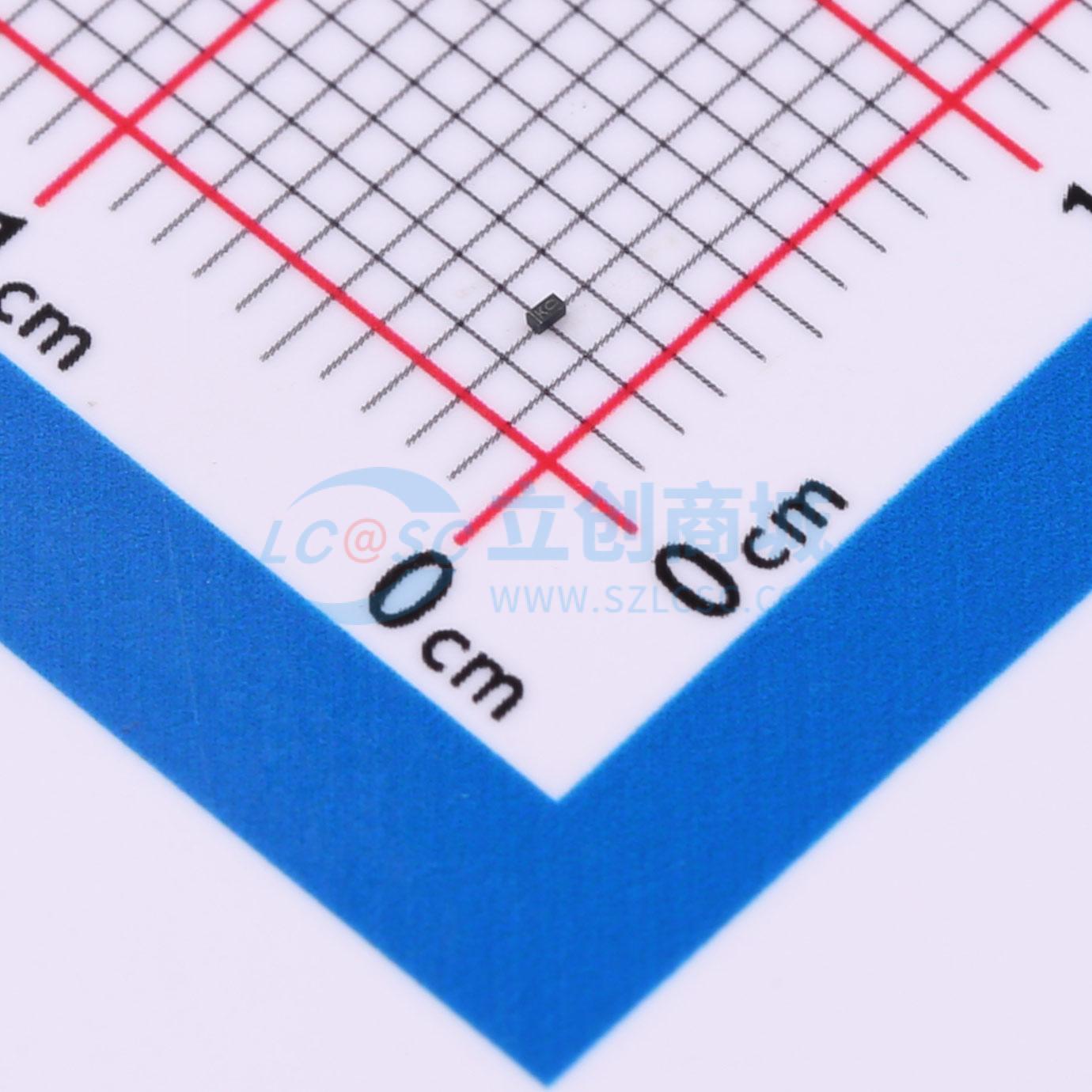

温馨提醒：图片仅供参考，商品以实物为准
HDESD3V3X1BCSF-7
双向ESD 3.3V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD静电保护二极管专为单通道电路保护而生，3.3V工作电压下确保安全稳定，4A峰值电流处理能力有效阻断静电威胁。0.55pF的超低电容特性，让高速信号传输畅通无阻，是保护高端电子设备、确保数据完整性和系统高效运行的精妙之选。
- 商品型号
- HDESD3V3X1BCSF-7
- 商品编号
- C22440166
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.00475克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 24V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 96W@8/20us | |
| 击穿电压(VBR) | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.55pF |
商品概述
该器件保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电的设计提供了同类产品中保护。它使设计人员能够在阵列不实用的应用中灵活地保护一条双向线路。
商品特性
- 为高速数据线提供瞬态保护
- 符合IEC 61000-4-2（静电放电）标准：±15kV（接触放电），±8kV（空气放电）
- 符合IEC 61000-4-4（电快速瞬变脉冲群）标准：40A（5/50 ns）
- 封装针对高速线路优化
- 低电容：典型值0.55pF
- 超小封装（0.6mm×0.3mm×0.3mm）
- 保护一条I/O线路
- 低钳位电压
- 低泄漏电流
