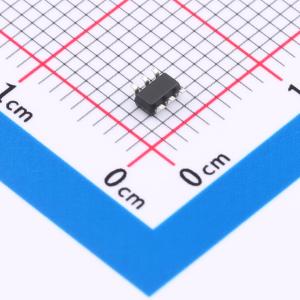

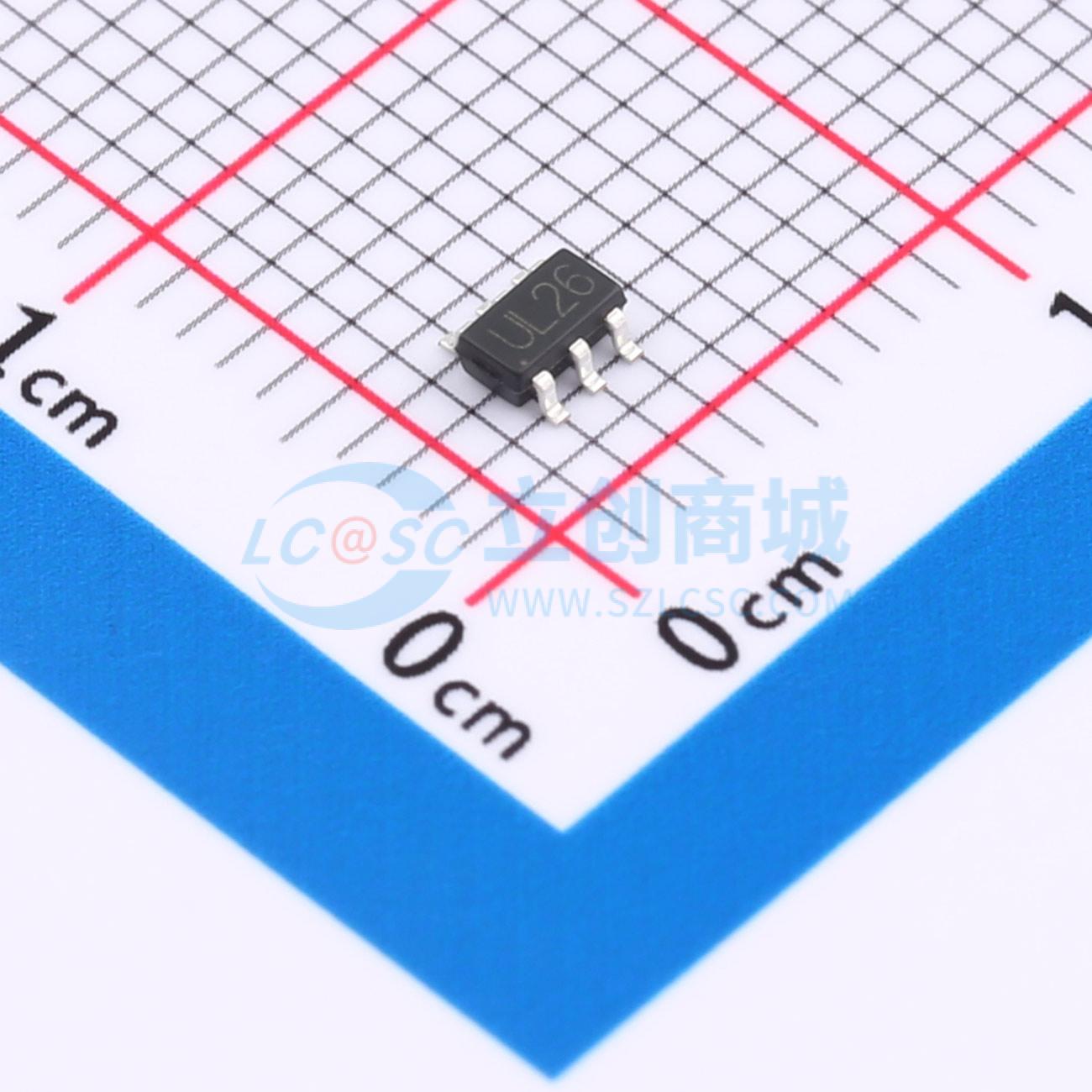

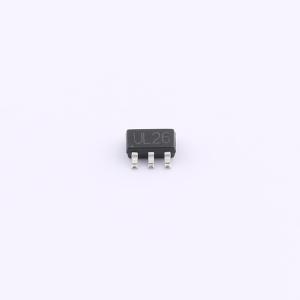

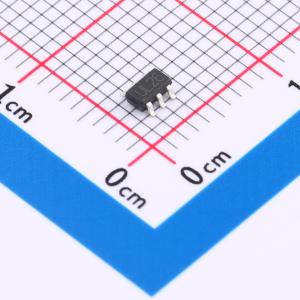

HSRL05

双向ESD 5V截止峰值浪涌电流：9A@8/20us

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款静电和浪涌保护器件为单向类型，拥有两个通道。工作电压5V，可承受6A电流。结电容典型值为0.8pF，对电路干扰较小。适用于多种电子产品，能有效防止静电和浪涌对设备的单向损害，保障设备稳定运行，提升设备安全性。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: HSRL05
商品编号: C22440169
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.043406克(g)

商品参数

商品概述

HSRL05是一款2通道超低电容轨钳位ESD保护二极管阵列。每个通道由一对ESD二极管组成，可将正或负的ESD电流导向正或负电源轨。一个齐纳二极管集成在阵列的正负电源轨之间。在典型应用中，负电源轨引脚（指定为GND）连接到系统地。正ESD电流通过一个ESD二极管和齐纳二极管导向地，正ESD电压被钳位至齐纳电压。封装为SOT-23-6L。

商品特性

2通道ESD保护
提供符合IEC61000-4-2等级4的ESD保护：±15kV空气放电，±8kV接触放电
低钳位电压
低工作电压
改进的齐纳结构
优化的封装，便于高速数据线PCB布局
符合RoHS标准

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	14V
	峰值脉冲电流(Ipp)	9A@8/20us
	峰值脉冲功率(Ppp)	100W@8/20us

	属性	参数值
	击穿电压(VBR)	6V
	反向电流(Ir)	1uA
	通道数	双路
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.5pF；1pF
