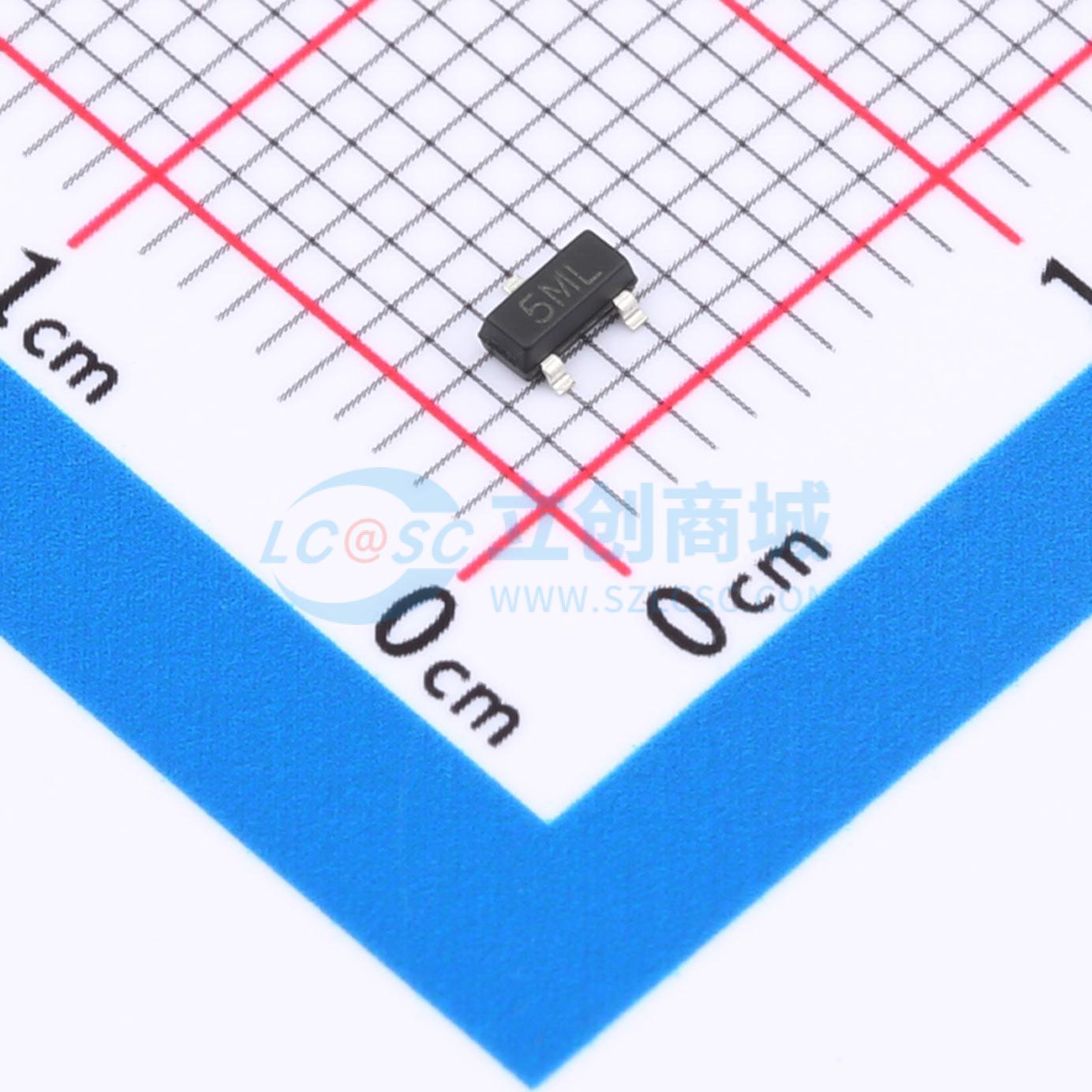

温馨提醒：图片仅供参考，商品以实物为准
HESDALD05UE2X
单向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该单向ESD保护二极管具有双通道设计，专为5V电压系统定制，能承受4A尖峰电流，电容低至0.5pF，可最大限度减少信号衰减，是保护精密电路元件免受静电侵扰的高效组件，确保数据传输清晰无误，提升系统整体性能。
- 商品型号
- HESDALD05UE2X
- 商品编号
- C22439820
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.022167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品概述
HESDALD05UE2X器件可保护敏感的半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电环境的设计提供了同类防护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护两条单向线路。采用SOT-23封装。
商品特性
- 符合RoHS要求且无卤素
- 两条单向传输功能
- 低泄漏电流：在VRM条件下，IR最大值小于20μA
- 300W峰值脉冲功率（8/20μs波形）
- 为数据线提供瞬态保护，符合以下标准：
- IEC61000-4-2（静电放电）：15KV（空气放电），8KV（接触放电）
- IEC61000-4-5（雷击浪涌）：参见下文IPPM值
