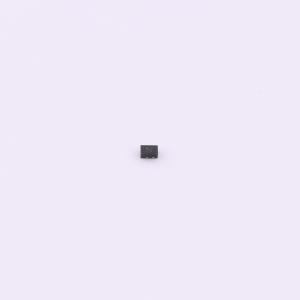

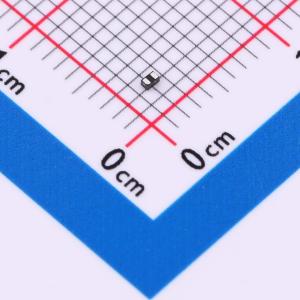

HSP3021-01ETG

双向ESD 5V截止峰值浪涌电流：4A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款双向ESD保护二极管适用于单路信号线，耐压5V，能承受4A峰值电流冲击，为电路提供坚实保护。其超低电容0.5pF，确保高速信号无损通过，是保护高灵敏度电子设备的精选组件，适用于各类需要强效静电防护技术的精密应用场合。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: HSP3021-01ETG
商品编号: C22439822
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.008333克(g)

商品参数

商品概述

HSP3021 - 01ETG可保护敏感半导体组件，使其免受静电放电（ESD）和其他电压感应瞬态事件造成的损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了同类最佳的保护。它使设计人员能够在不适合使用阵列的应用中灵活保护一条双向线路。封装为DFN1006 - 2L。

商品特性

高速数据线的瞬态保护
IEC 61000 - 4 - 2（ESD）：±8kV（接触），±15kV（空气）
IEC 61000 - 4 - 4（EFT）：40A（5/50 ns）
峰值功率耗散：100W（8/20μs）
工作电压：5V
超小封装（1.0mm×0.6mm×0.5mm）
保护一条I/O线路
低钳位电压
低泄漏电流

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	13V；25V
	峰值脉冲电流(Ipp)	4A
	峰值脉冲功率(Ppp)	100W@8/20us
	击穿电压(VBR)	6V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	单路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.5pF
