温馨提醒：图片仅供参考，商品以实物为准

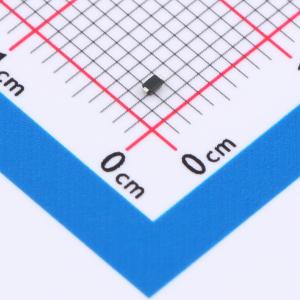

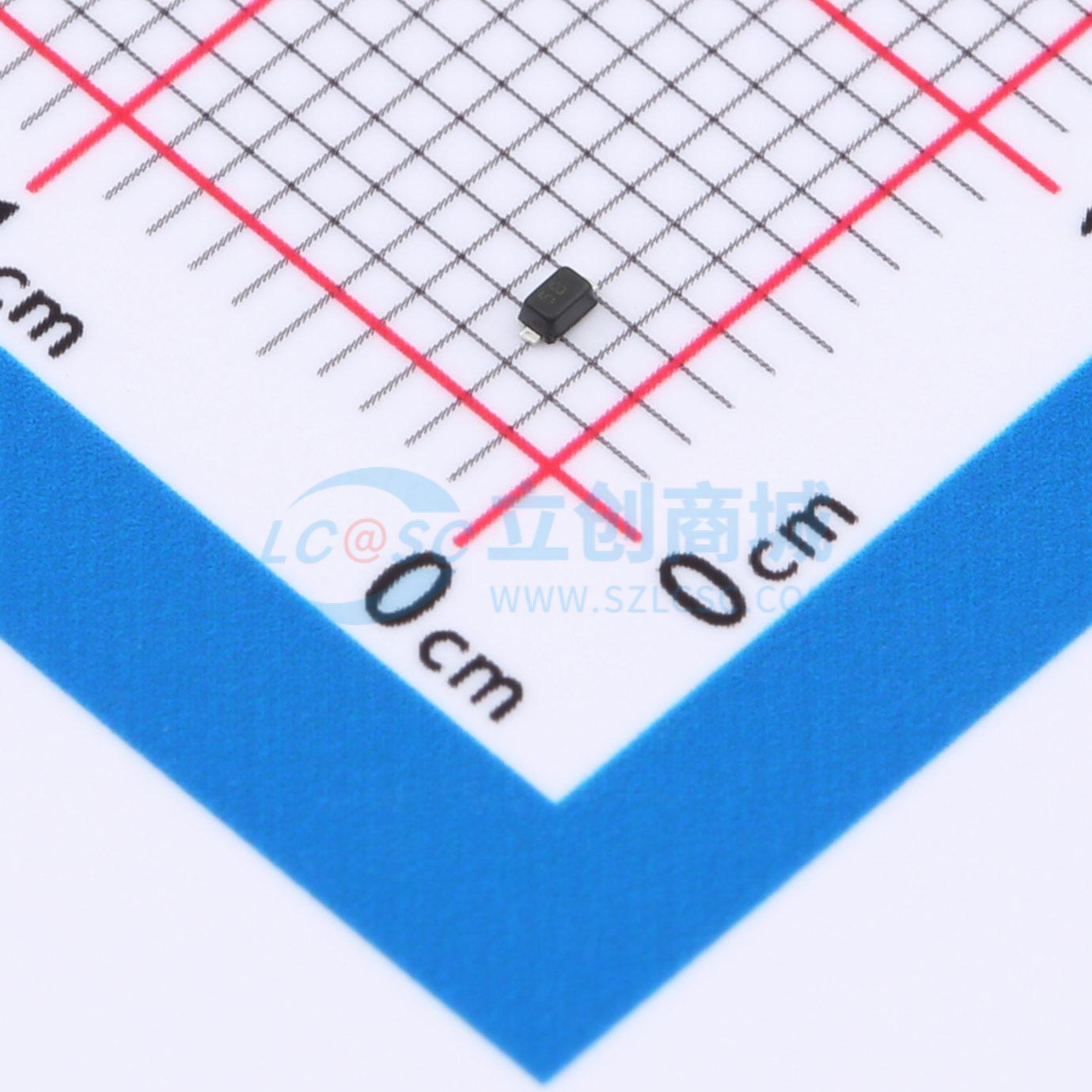

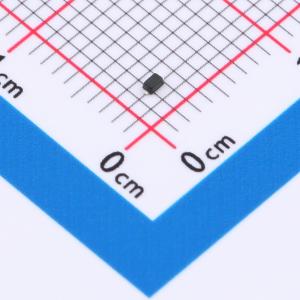

HDESD5V0U1BB-7
双向ESD 5V截止 峰值浪涌电流：9A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款ESD静电保护二极管为双向单通道设计，工作电压耐压5V，能承受2.5A峰值瞬时电流，拥有低至3pF的电容值，确保高速信号畅通无阻，为各类电子设备提供稳健的静电防护，提升系统可靠性。
- 商品型号
- HDESD5V0U1BB-7
- 商品编号
- C22440155
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.0125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压(VBR) | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
HDESD5V0U1BB-7用于保护敏感的半导体组件，使其免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其卓越的箝位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了的保护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。采用SOD-523封装。
商品特性
- 小巧的外形尺寸
- 低本体高度
- 在8×20μs脉冲下峰值功率高达90W
- 低泄漏电流
- 典型响应时间小于1ns
- 符合人体模型Class 3级（大于16kV）的ESD等级
- IEC61000-4-2 Level 4 ESD保护
- IEC61000-4-4 Level 4 EFT保护
