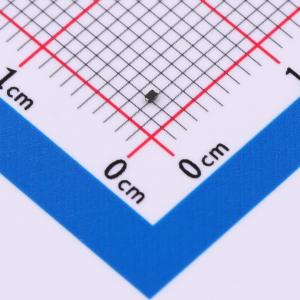

温馨提醒：图片仅供参考，商品以实物为准
HESD9101P2T5G
单向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD静电保护二极管专为单一信号线路设计，工作电压VRWM为5V，能承受4A峰值瞬态电流，为电路提供坚实的静电防护屏障。其仅0.5pF的低电容特性，确保高速信号流畅无阻，是保护各类精密电子设备免受静电损伤的高效解决方案，提升了设备的稳定性和使用寿命。
- 商品型号
- HESD9101P2T5G
- 商品编号
- C22440159
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.0064克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 60W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 5.4V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.35pF |
商品特性
- 超低电容 0.35 pF
- 低钳位电压
- 小外形尺寸：0.031英寸 × 0.024英寸 (0.80 mm × 0.60 mm)
- 低本体高度：0.015英寸 (0.37 mm)
- 截止电压：5 V
- 低漏电流
- 响应时间典型值 < 1.0 ns
- IEC61000-4-2 Level 4 ESD 保护
- 无铅器件
