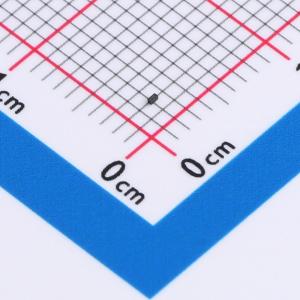

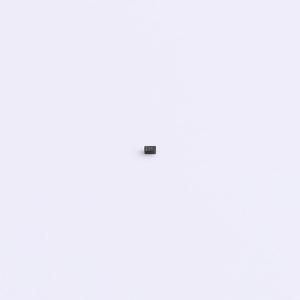

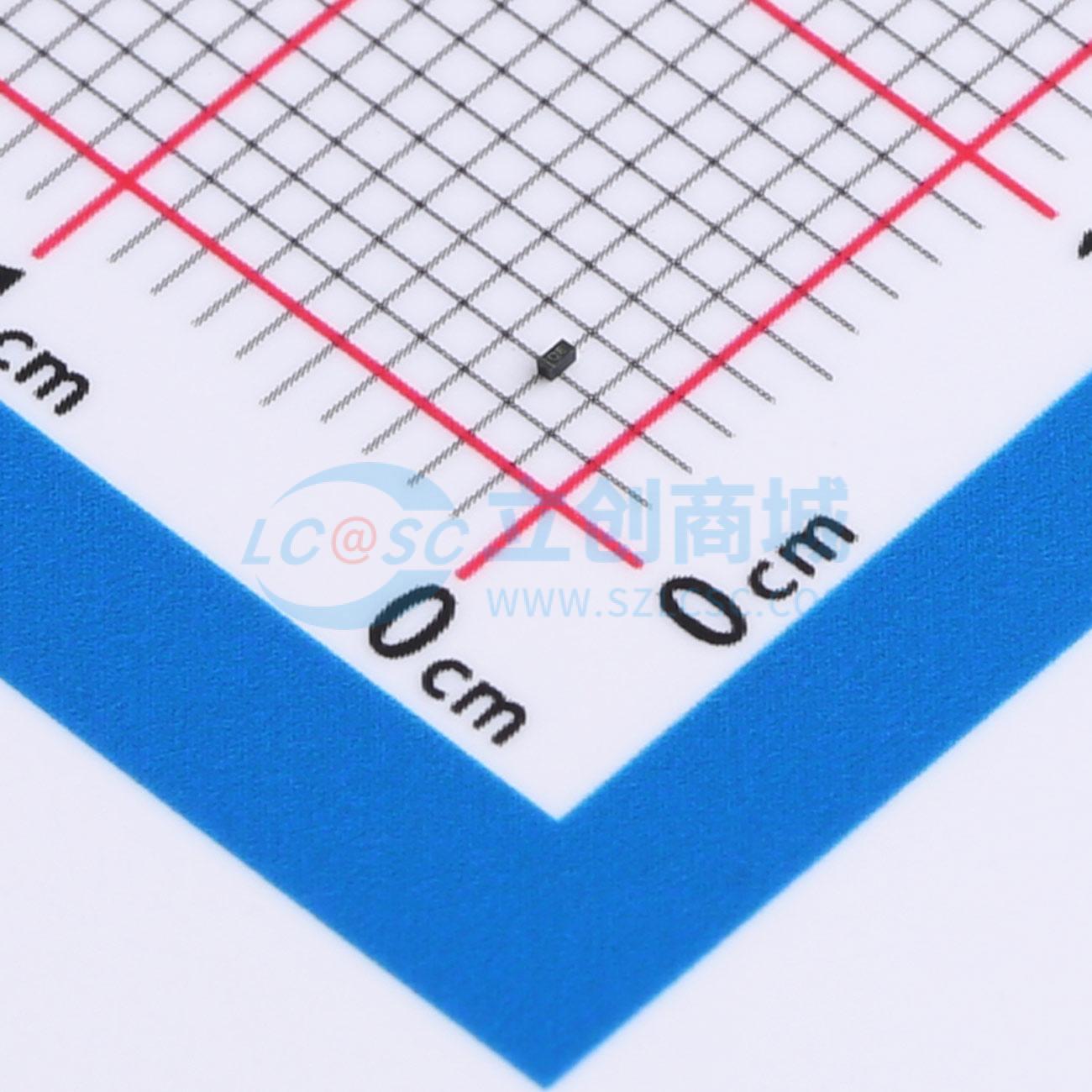

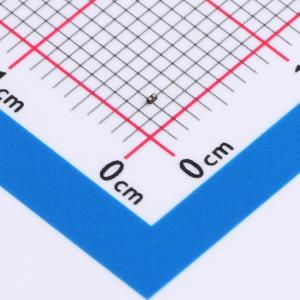

温馨提醒：图片仅供参考，商品以实物为准
HDESD5V0XA1BCSF-7
双向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该ESD静电保护二极管采用双向设计，专为单一通道配置，5V最大工作电压及4A峰值脉冲电流处理能力，为电路板穿上隐形防静电铠甲。加之0.55pF的超低电容特性，确保信号传递迅速无阻滞，是保护高灵敏度电子组件、促进数据流畅交流的得力助手。
- 商品型号
- HDESD5V0XA1BCSF-7
- 商品编号
- C22440156
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.004077克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V；25V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.55pF |
商品概述
HDESD5V0XA1BCSF-7器件可保护敏感半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其优异的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电环境的设计提供了业界领先的保护。该器件为设计者提供了在阵列不适用时保护单条双向线路的灵活性。封装为DFN0603-2L。
商品特性
- 为高速数据线提供瞬态保护
- 符合IEC 61000-4-2 (ESD)标准：±8kV（接触放电），±15kV（空气放电）
- 符合IEC 61000-4-4 (EFT)标准：40A（5/50 ns脉冲）
- 峰值功耗：100W（8/20μs脉冲）
- 工作电压：5V
- 超小封装尺寸：0.6mm×0.3mm×0.3mm
- 低电容：0.55pF（典型值）
- 低钳位电压
- 低泄漏电流
