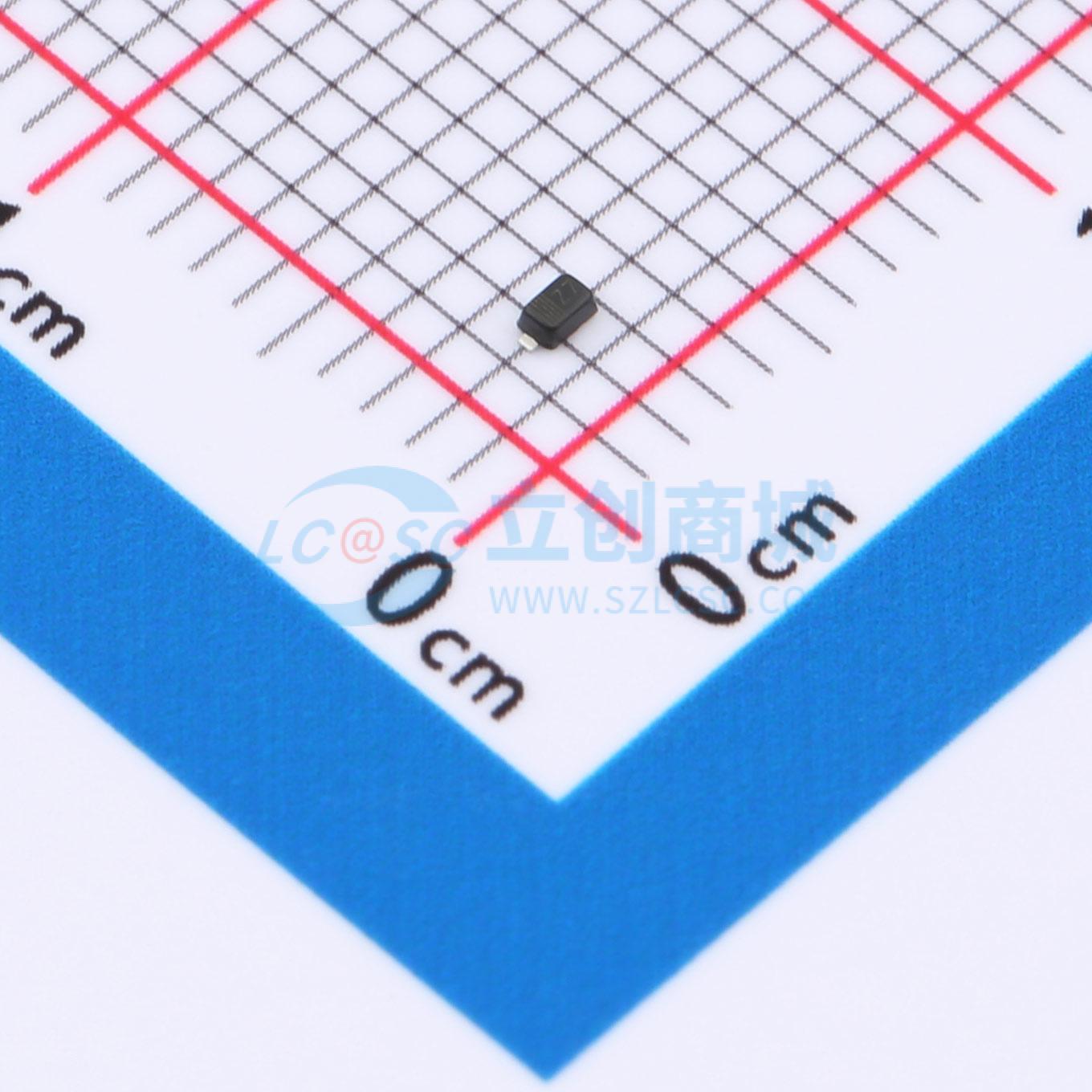

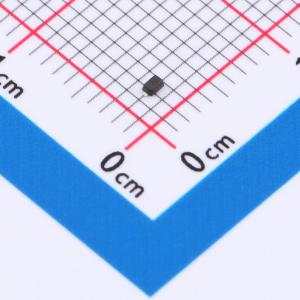

温馨提醒：图片仅供参考，商品以实物为准
HCESD523NC3V3U
单向ESD 3.3V截止 峰值浪涌电流：11.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款单向ESD保护二极管，专为3.3V电压级别电路设计，采用单通道结构，能够有效阻挡高达11.2A的静电放电电流冲击，确保电路安全运行。其小巧的130pF电容值，保证了信号传输几乎不受影响，是保护高灵敏度电子电路免受静电损害的精选组件。
- 商品型号
- HCESD523NC3V3U
- 商品编号
- C22440132
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.0125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 9.4V；14.1V | |
| 峰值脉冲电流(Ipp) | 11.2A | |
| 峰值脉冲功率(Ppp) | 158W@8/20us | |
| 击穿电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 900nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 130pF |
