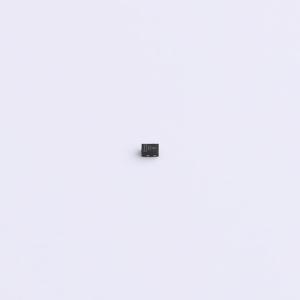

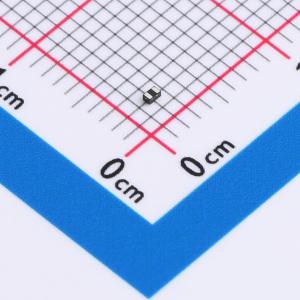

温馨提醒：图片仅供参考，商品以实物为准
HAZ9523-01F
双向ESD 3.3V截止 峰值浪涌电流：9A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款双向ESD保护二极管适用于单线路，可在3.3V电压下稳定运行。凭借9A的峰值电流处理能力（IPP），能有效抵御静电冲击。其低至15pF的电容值（CJ）保证了信号传输几乎不受干扰，是保护精密电路免受静电损伤的理想选择。
- 商品型号
- HAZ9523-01F
- 商品编号
- C22440131
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.005333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压 | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
