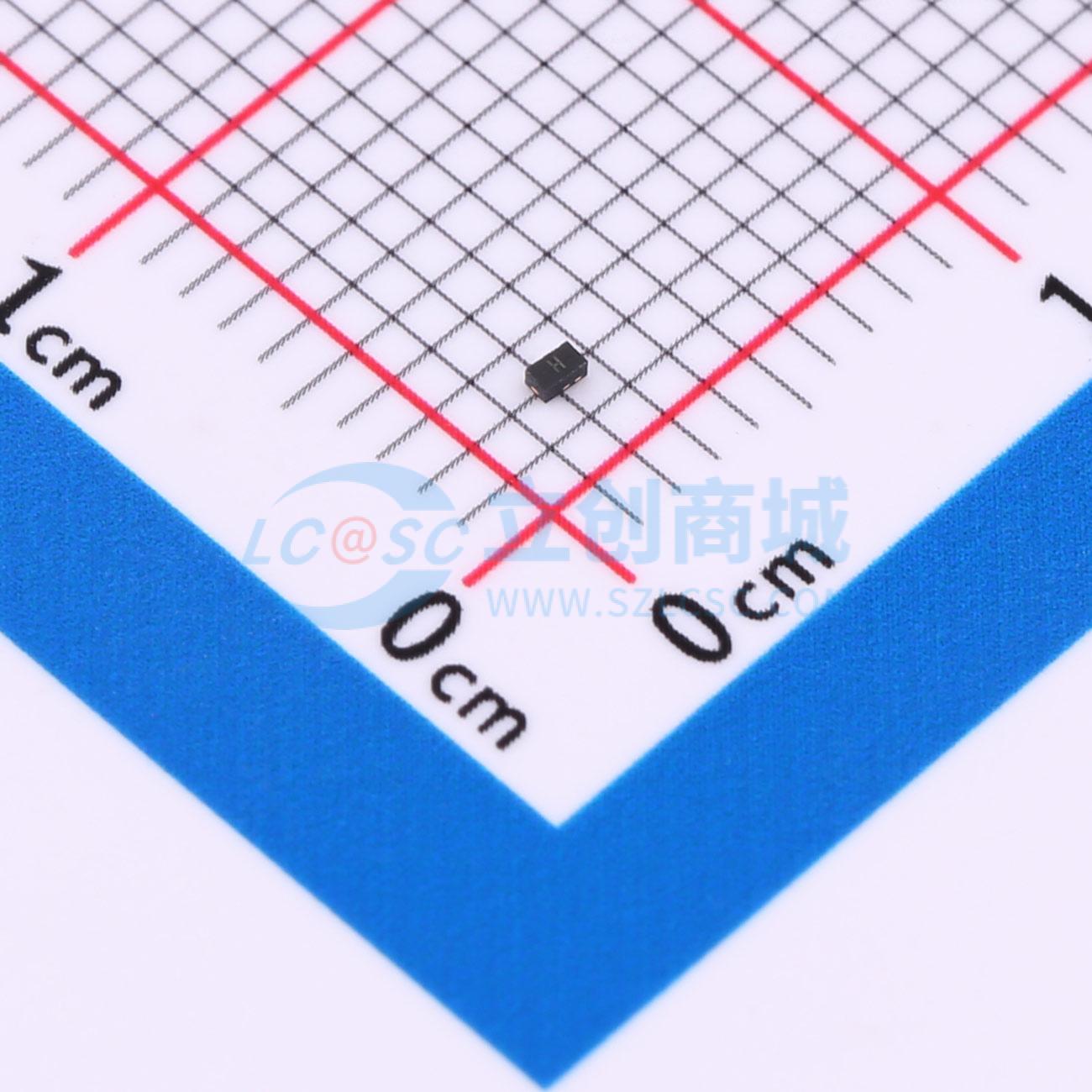

温馨提醒：图片仅供参考，商品以实物为准

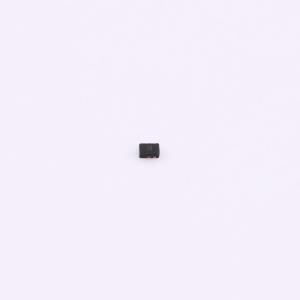

HUCLAMP0511P.TCT
双向ESD 5V截止 峰值浪涌电流：20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款ESD静电保护二极管采用双向技术，专为单一信号线路设计。它能在5V工作电压下稳健运行，凭借20A峰值电流承受力，为电路板上的宝贵元件构筑严密的静电防护网。而40皮法的低电容特性，确保了信号传输的高效与纯净，是高端电子设备及高速数据接口的理想守护者。
- 商品型号
- HUCLAMP0511P.TCT
- 商品编号
- C22440111
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.0075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 400W@8/20us | |
| 击穿电压(VBR) | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 40pF |
商品概述
HUCLAMP0511P.TCT可保护敏感半导体组件，使其免受静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了同类最佳的保护。 它使设计人员能够在不适合使用阵列的应用中灵活保护一条双向线路。 封装形式为DFN1006 - 2L。
商品特性
- 高速数据线的瞬态保护
- IEC 61000 - 4 - 2（ESD）：±30kV（接触），±30kV（空气）
- IEC 61000 - 4 - 4（EFT）：40A（5/50 ns）
- 峰值功率耗散：400W（8/20μs）
- 工作电压：5V
- 超小封装（1.0mm×0.6mm×0.5mm）
- 保护一条I/O线路
- 低钳位电压
- 低泄漏电流
