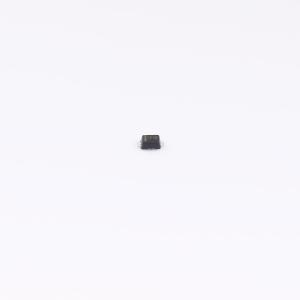

温馨提醒：图片仅供参考，商品以实物为准
HESD5Z5.0T5G
单向ESD 5V截止 峰值浪涌电流：9.4A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款单向ESD静电保护二极管，专为单通道电路定制，耐压5V，能承受9.4A瞬时大电流冲击，具有80pF电容值，适合于信号传输速率较低或电容影响较小的场景，为你的电子设备提供强有力的静电防护盾牌。
- 商品型号
- HESD5Z5.0T5G
- 商品编号
- C22440110
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 9.4A@8/20us | |
| 峰值脉冲功率(Ppp) | 140W@8/20us | |
| 击穿电压(VBR) | 6.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 80pF |
商品特性
- 小型封装尺寸
- 低封装高度
- 在8×20μs脉冲下峰值功率高达140W
- 低漏电流
- 典型响应时间<1ns
- 人体模型ESD等级为3级(>16kV)
- IEC61000-4-2 4级ESD保护
- IEC61000-4-4 4级EFT保护
