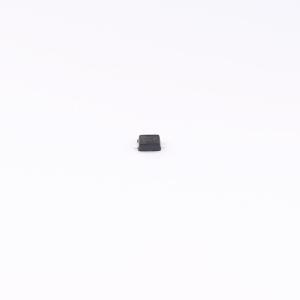

温馨提醒：图片仅供参考，商品以实物为准
HDF2B6.8E,L3F
双向ESD 5V截止 峰值浪涌电流：9A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD静电保护二极管专为单通道设计，工作电压高达5V，能适应更高电压等级的电路保护需求。9A的峰值脉冲电流处理能力，为电子设备提供坚实的静电防护墙。尽管拥有15pF的电容值，但精心设计确保信号传输几乎不受影响，是现代电子设计中平衡防护与性能的理想选择。
- 商品型号
- HDF2B6.8E,L3F
- 商品编号
- C22440092
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.0134克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压(VBR) | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
HDF2B6.8E,L3F可保护敏感半导体元件，避免其因静电放电（ESD）和其他电压引起的瞬态事件而损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为易受ESD影响的设计提供了一流的保护。它使设计人员能够在不适合使用阵列的应用中灵活保护一条双向线路。封装形式为SOD - 523。
商品特性
- 高速数据线瞬态保护：符合IEC 61000 - 4 - 2（ESD）标准，接触放电±30kV，空气放电±30kV；符合IEC 61000 - 4 - 4（EFT）标准，40A（5/50 ns）
- 峰值功率耗散：48W（8/20μs）
- 工作电压：5V
- 保护一条Vcc或数据线
- 低钳位电压
- 低泄漏电流
