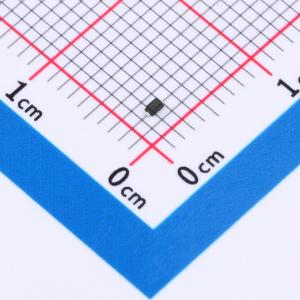

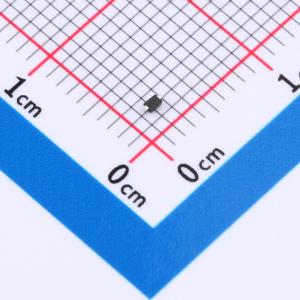

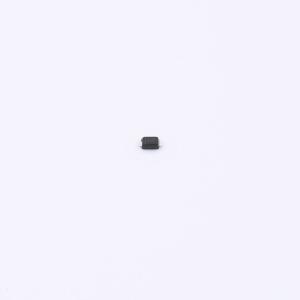

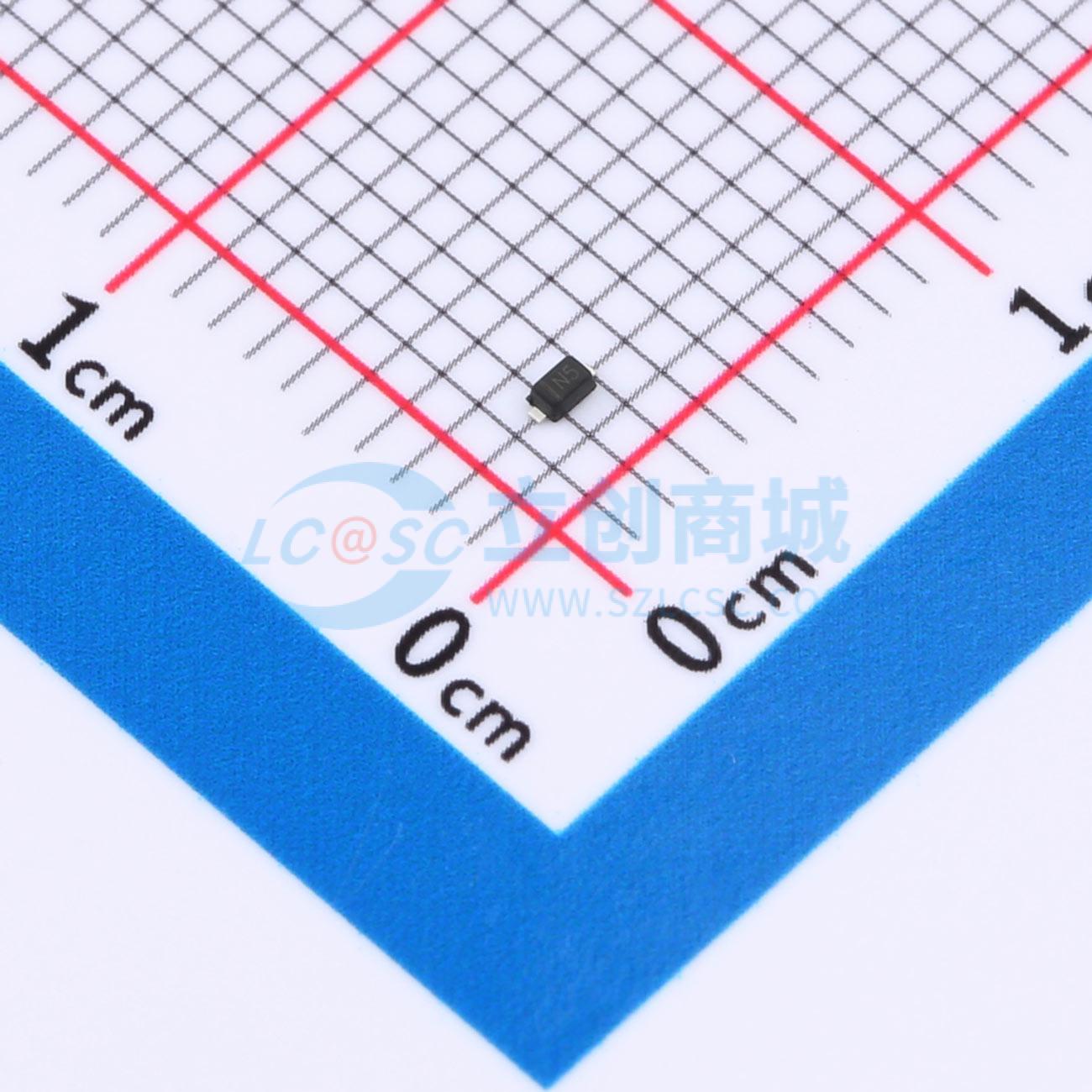

HCEZ24V,L3F
单向ESD 24V截止 峰值浪涌电流：9A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD静电保护二极管，专为24V电压系统中的单信号线设计，能有效承受6A瞬时电流冲击，电容值仅25pF，确保了较高信号完整性的同时，为电子设备提供了高效静电防护，是高可靠性应用的理想选择。
- 商品型号
- HCEZ24V,L3F
- 商品编号
- C22440103
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.012642克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 55V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 峰值脉冲功率(Ppp) | 330W@8/20us | |
| 击穿电压(VBR) | 26V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
商品概述
HCEZ24V,L3F器件可保护敏感半导体组件免受静电放电（ESD）及其他电压感应瞬态事件造成的损坏或干扰。其优异的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于ESD的设计提供了同类防护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条单向线路。采用SOD-523封装。
商品特性
- 小型封装外形尺寸
- 低封装高度
- 击穿电压：24V
- 在8×20μs脉冲下峰值功率可达330W
- 低泄漏电流
- 响应时间典型值小于1ns
- 符合人体模型Class 3级ESD等级
- IEC61000-4-2 Level 4 ESD防护
- IEC61000-4-4 Level 4 EFT防护
- 我们声明产品材料符合RoHS要求。
