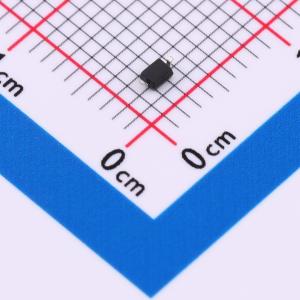

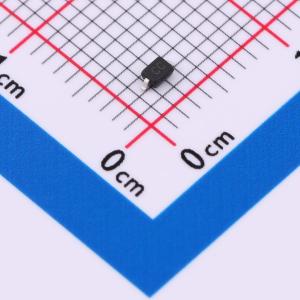

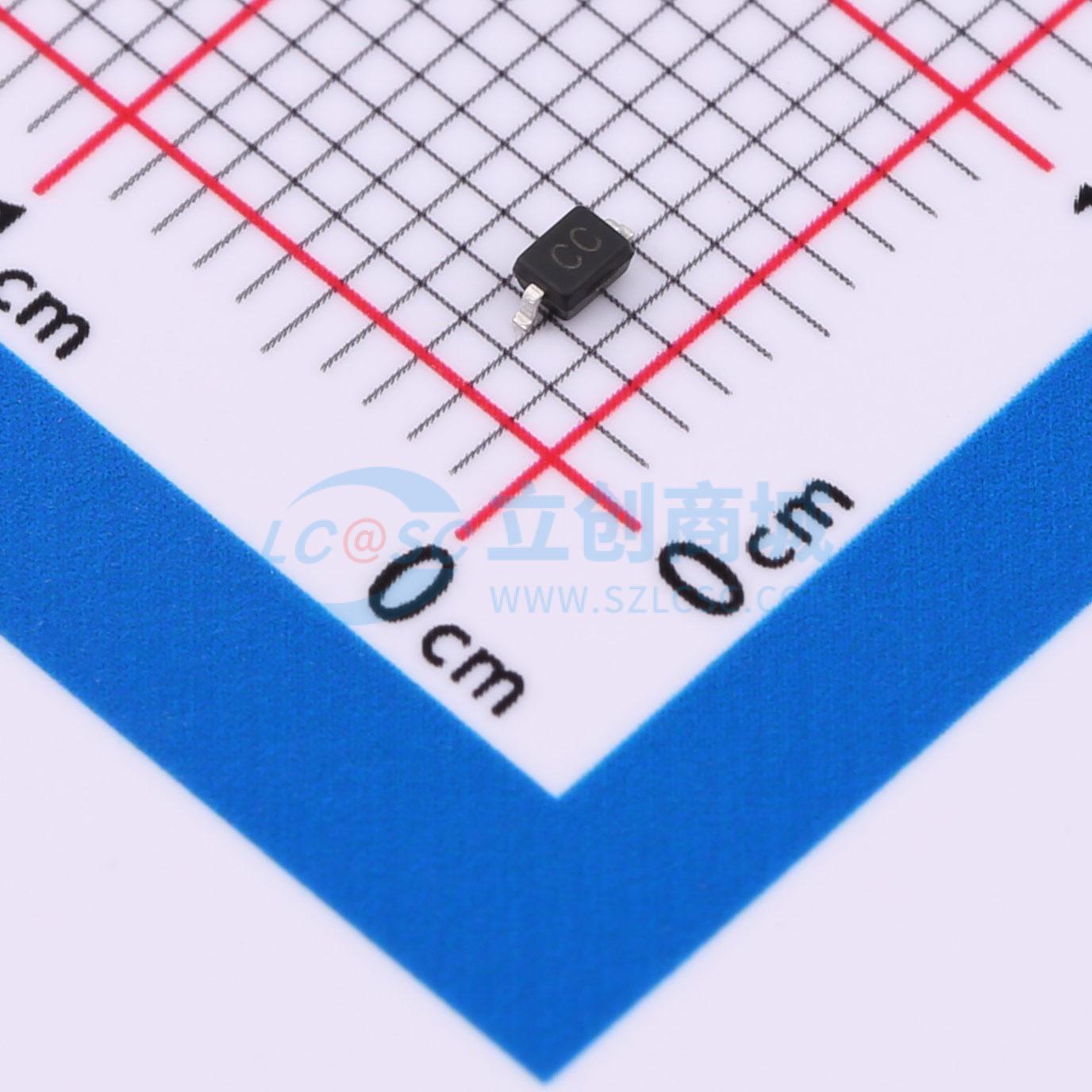

HESDALD03BCX
双向ESD 3.3V截止 峰值浪涌电流：20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款ESD静电保护二极管采用双向设计，专为单一信号通路保护而生。工作电压VRWM为3.3V，电容值低至1pF，完美适配高速数据传输需求，无惧信号衰减。高达20A的峰值脉冲电流处理能力，为电路提供坚实防护，有效阻挡静电放电侵扰，是现代电子设备静电防护的理想元件。
- 商品型号
- HESDALD03BCX
- 商品编号
- C22440104
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.014667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 400W@8/20us | |
| 击穿电压(VBR) | 5.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
HESDALD03BCX器件可保护敏感半导体元件免受静电放电及其他电压瞬变事件导致的损坏或干扰。其具备卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电风险的设计提供同类防护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。采用SOD-323封装。
商品特性
- 超低电容：1 pF
- 低钳位电压
- 低本体高度：0.016英寸 (0.4 mm)
- 关断电压：3.3 V
- 低泄漏电流
- 典型响应时间 < 1.0 ns
- 符合IEC61000-4-2 Level 4静电放电防护标准
- 无铅器件
