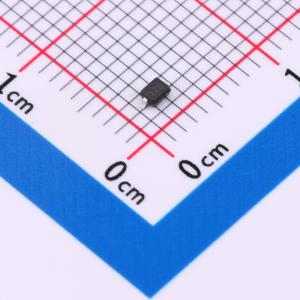

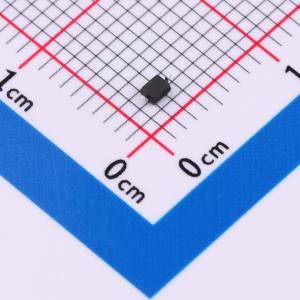

温馨提醒：图片仅供参考，商品以实物为准
HSDD32C12L01
双向ESD 12V截止 峰值浪涌电流：11A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此双向单通道ESD静电保护二极管，耐压12V，能承受11A峰值瞬时电流，为电路提供坚不可摧的静电屏障。38pF的低电容值，确保高速信号无延迟通过，是高端电子设备及通信系统中，实现高效防护与信号纯净度的理想组件，为你的电子产品穿上静电防护的隐形外衣。
- 商品型号
- HSDD32C12L01
- 商品编号
- C22440105
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0146克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 32V | |
| 峰值脉冲电流(Ipp) | 11A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 38pF |
商品概述
HSDD32C12L01 可保护敏感半导体组件免受静电放电及其他电压瞬变事件造成的损坏或干扰。其卓越的钳位能力、低漏电流、低电容和快速响应时间为暴露于ESD的设计提供了同类防护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护一条双向线路。SOD-323封装。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2 (ESD) 标准：接触放电 ±30kV，空气放电 ±30kV；符合IEC 61000-4-4 (EFT) 标准：40A (5/50 ns)
- 峰值功率耗散：350W (8/20us)
- 工作电压：12V
- 保护一条Vcc或数据线
- 低钳位电压
- 低漏电流
