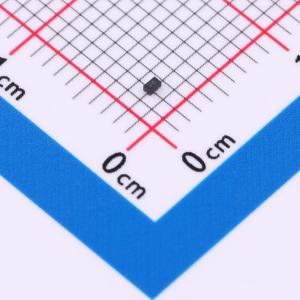

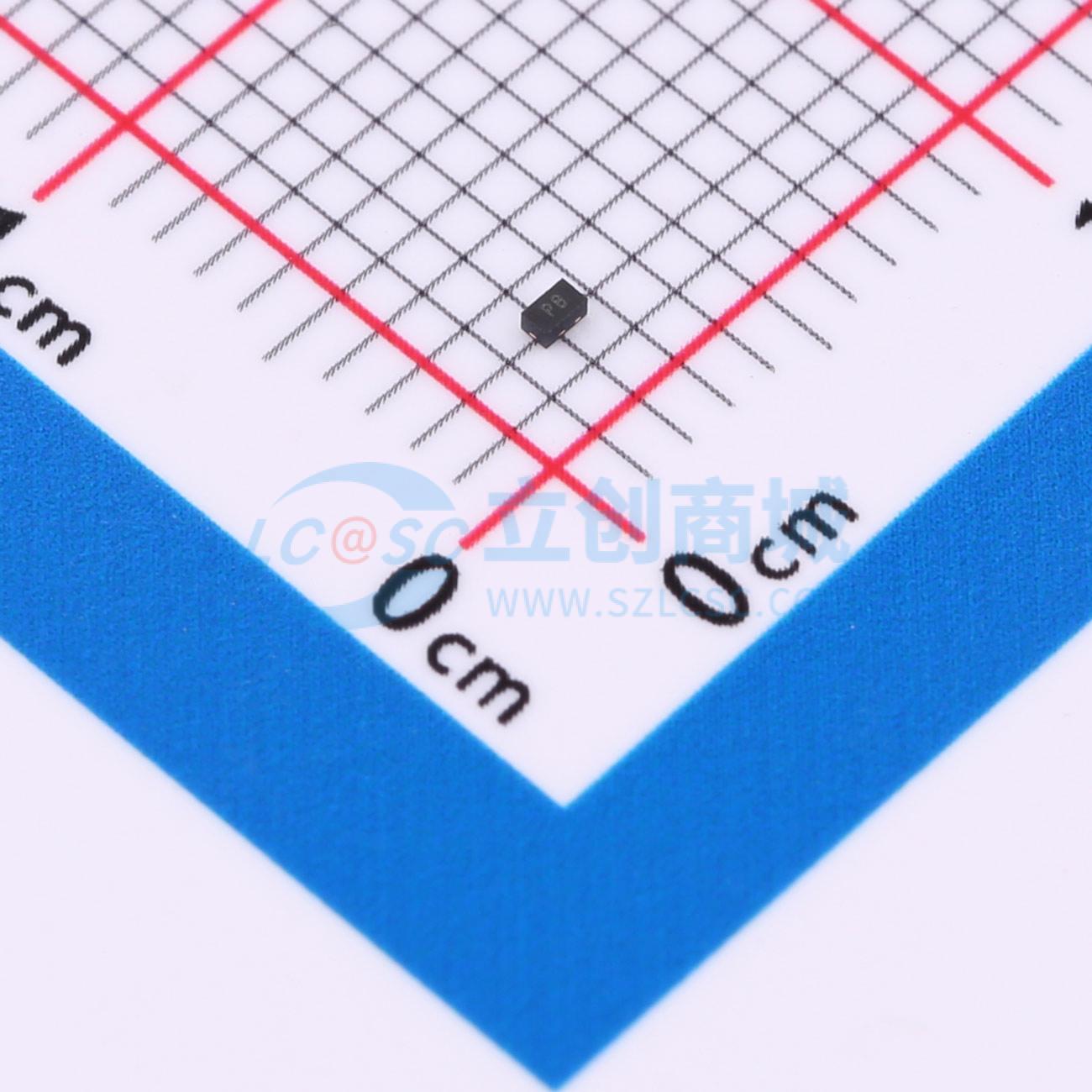

温馨提醒：图片仅供参考，商品以实物为准

HAZ5725-01F

双向ESD 5V截止峰值浪涌电流：5.5A@8/20us

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款静电和浪涌保护器件为双向类型，单通道设计。工作电压5V，可承受5.5A电流。结电容典型值为10pF。适用于多种电子产品，能有效双向防护静电和浪涌干扰，保障设备稳定运行，提升设备安全性。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: HAZ5725-01F
商品编号: C22440096
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.00775克(g)

商品参数

商品概述

HAZ5725 - 01F可保护敏感半导体组件，使其免受静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了同类最佳的保护。它使设计人员在不适合使用阵列的应用中，能够灵活地保护一条双向线路。封装形式为DFN1006 - 2L（SOD - 882）。

商品特性

低泄漏
响应时间通常小于1 ns
符合人体模型3级ESD等级
具备IEC61000 - 4 - 2 4级ESD保护
这些是无铅器件
我们声明产品材料符合RoHS要求且无卤素

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	12V
	峰值脉冲电流(Ipp)	5.5A@8/20us
	峰值脉冲功率(Ppp)	66W@8/20us
	击穿电压(VBR)	8V

	属性	参数值
	反向电流(Ir)	500nA
	通道数	单路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	10pF
