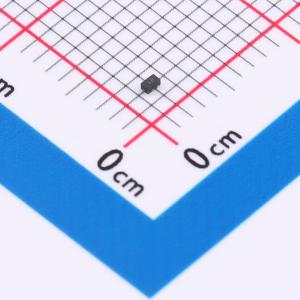

温馨提醒：图片仅供参考，商品以实物为准
HCESD882LC5VB-M
双向ESD 5V截止 峰值浪涌电流：2.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款双向ESD保护二极管专为单通道应用设计，耐压5V，峰值电流处理能力达2.5A，为电路提供坚强的静电冲击防御。2.5pF的小电容特性，确保了高速信号完整传输，是保护高灵敏度电子电路的优选方案，让设备运行更安心。
- 商品型号
- HCESD882LC5VB-M
- 商品编号
- C22440102
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.006917克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 2.5A | |
| 峰值脉冲功率(Ppp) | 30W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 8.5V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 2.5pF |
商品概述
HCESD882LC5VB - M可保护敏感半导体组件，避免其因静电放电（ESD）和其他电压感应瞬态事件而损坏或出现故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了同类最佳的保护。它为设计师提供了灵活性，可在不适合使用阵列的应用中保护一条双向线路。
商品特性
- 超低电容2.5 pF
- 低钳位电压
- 小外形尺寸：0.039英寸×0.024英寸（1.00 mm×0.60 mm）
- 低本体高度：0.020英寸（0.5 mm）
- 耐受电压：5 V
- 低泄漏
- 响应时间通常< 1.0 ns
- IEC61000 - 4 - 2 4级ESD保护
- 这是一款无铅器件
