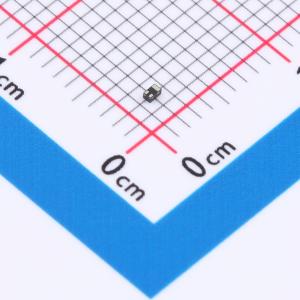

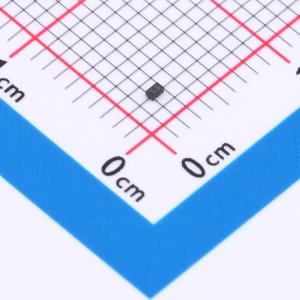

HACPDQ03C5V0AU-HF
单向ESD 5V截止 峰值浪涌电流：3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 精心打造的ESD防护解决方案——这款单向ESD静电保护二极管，装备双通道，能在5V电压下持续工作，峰值电流处理能力达到3A，为敏感电路保驾护航。其卓越的0.45pF低电容特性，确保高速信号传输无损，非常适合于保护精密电子设备中的数据线路，防止静电损害，提升系统可靠性。
- 商品型号
- HACPDQ03C5V0AU-HF
- 商品编号
- C22440095
- 商品封装
- DFN1006-3L
- 包装方式
- 编带
- 商品毛重
- 0.005538克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 峰值脉冲功率(Ppp) | 60W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6V | |
| 反向电流(Ir) | 500nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.45pF |
商品概述
HACPDQ03C5V0AU-HF器件用于保护敏感的半导体组件，防止其因静电放电及其他电压引起的瞬态事件而受损或发生故障。其出色的钳位能力、低泄漏电流、低电容以及快速响应时间为暴露在静电放电环境下的设计提供了的保护。该器件为设计者提供了灵活性，可在不便于使用阵列的应用中保护2条单向线路。封装为DFN1006-3L。
商品特性
- 低泄漏电流
- 响应时间典型值小于1 ns
- 符合人体模型3级静电放电等级
- IEC61000-4-2 4级静电放电保护
- 我们声明产品材料符合RoHS要求且为无卤素。
