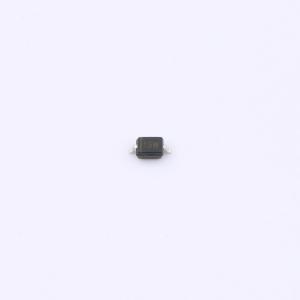

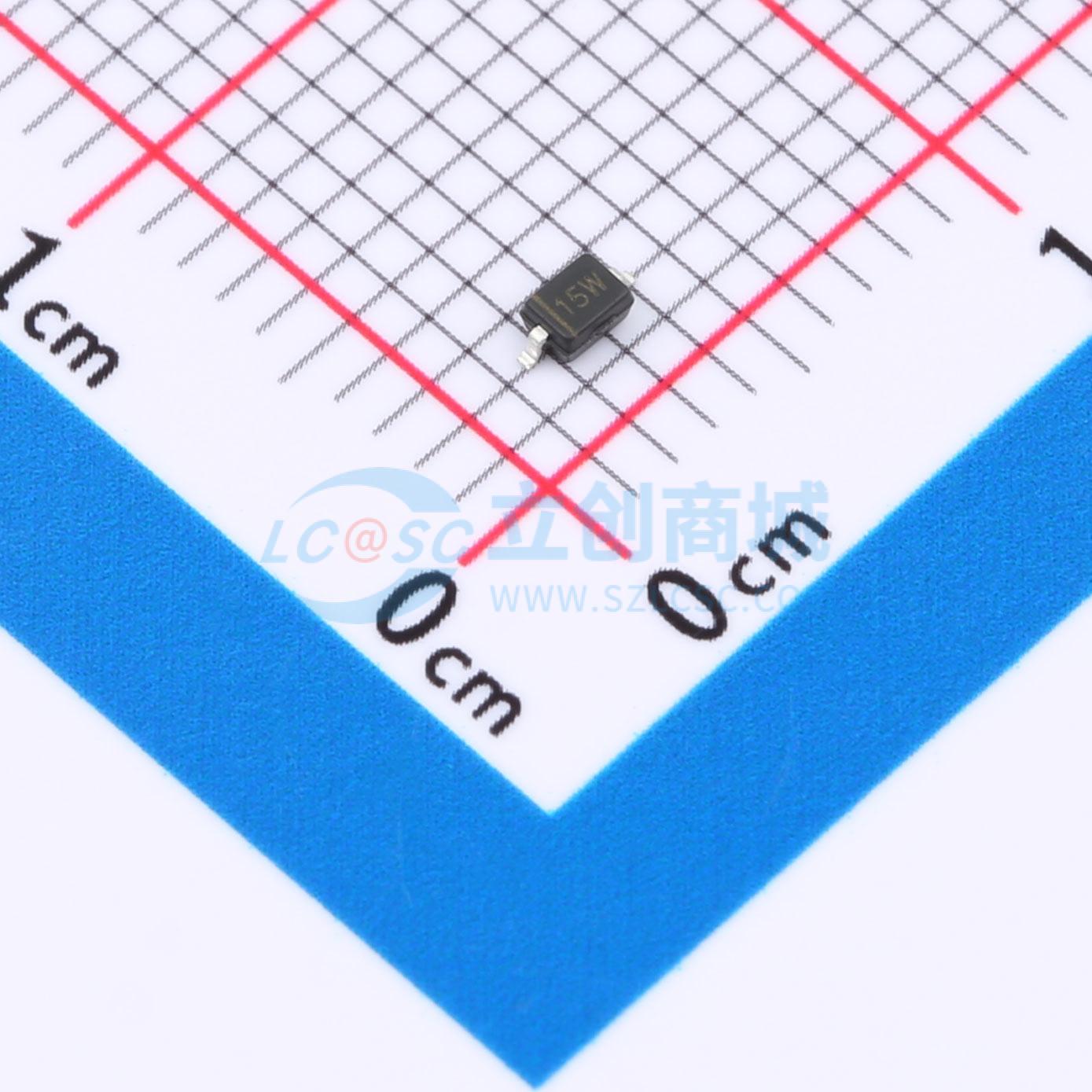

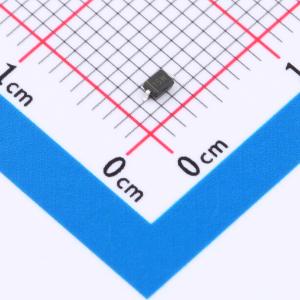

HPE4215CS_R1_00001
单向ESD 15V截止 峰值浪涌电流：10A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD保护二极管为单通道设计，耐压15V，能承受10A峰值脉冲电流，为电路提供可靠的静电防护。50pF的低电容特性确保了信号完整性，特别适合高速数据传输应用，不会造成显著的信号延迟，是精密电子和通信设备中静电防护的理想解决方案。
- 商品型号
- HPE4215CS_R1_00001
- 商品编号
- C22440085
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.015987克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 38V | |
| 峰值脉冲电流(Ipp) | 10A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 16.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 50pF |
商品概述
HPE4215CS_R1_00001 可保护敏感的半导体组件免受静电放电及其他电压瞬变事件造成的损坏或干扰。其出色的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。该器件为设计人员提供了在阵列不实用的应用中保护一条单向线路的灵活性。封装为 SOD-323。
商品特性
- 为高速数据线路提供瞬态保护，符合 IEC 61000-4-2 (静电放电) ±30kV (接触放电) 和 ±30kV (空气放电) 标准，以及 IEC 61000-4-4 (电快速瞬变脉冲群) 40A (5/50 ns) 标准
- 峰值功耗：350W (8/20us)
- 工作电压：15V
- 保护一条 Vcc 或数据线路
- 低钳位电压
- 低泄漏电流
