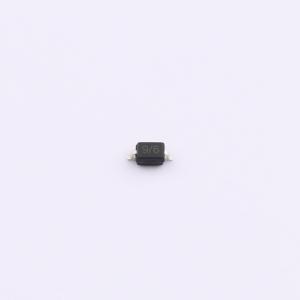

温馨提醒：图片仅供参考，商品以实物为准
HRLSD32A361C
双向ESD 36V截止 峰值浪涌电流：7A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 为您推荐这款双向ESD静电保护二极管，专为单路信号线定制，耐压高达36V，能有效承受7A瞬时电流冲击，实现双向静电防护。15pF的低电容设计，确保信号传输几乎不受干扰，是高端电子设备及敏感电路抗静电干扰的理想伴侣，为您的设备安全保驾护航。
- 商品型号
- HRLSD32A361C
- 商品编号
- C22440080
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 70V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 峰值脉冲功率(Ppp) | 500W@8/20us | |
| 击穿电压(VBR) | 39V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
HRLSD32A361C可保护敏感半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低漏电流、低电容和快速响应时间，为暴露在静电放电环境下的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装类型为SOD-323。
商品特性
- 小巧的封装外形尺寸
- 低封装高度
- 在8×20μs脉冲条件下，峰值功率高达200W
- 低漏电流
- 响应时间典型值小于1ns
- 人体模型静电放电等级为3级（大于16kV）
- IEC61000-4-2 4级静电放电防护
- IEC61000-4-4 4级电快速瞬变脉冲群防护
