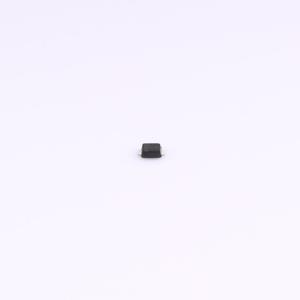

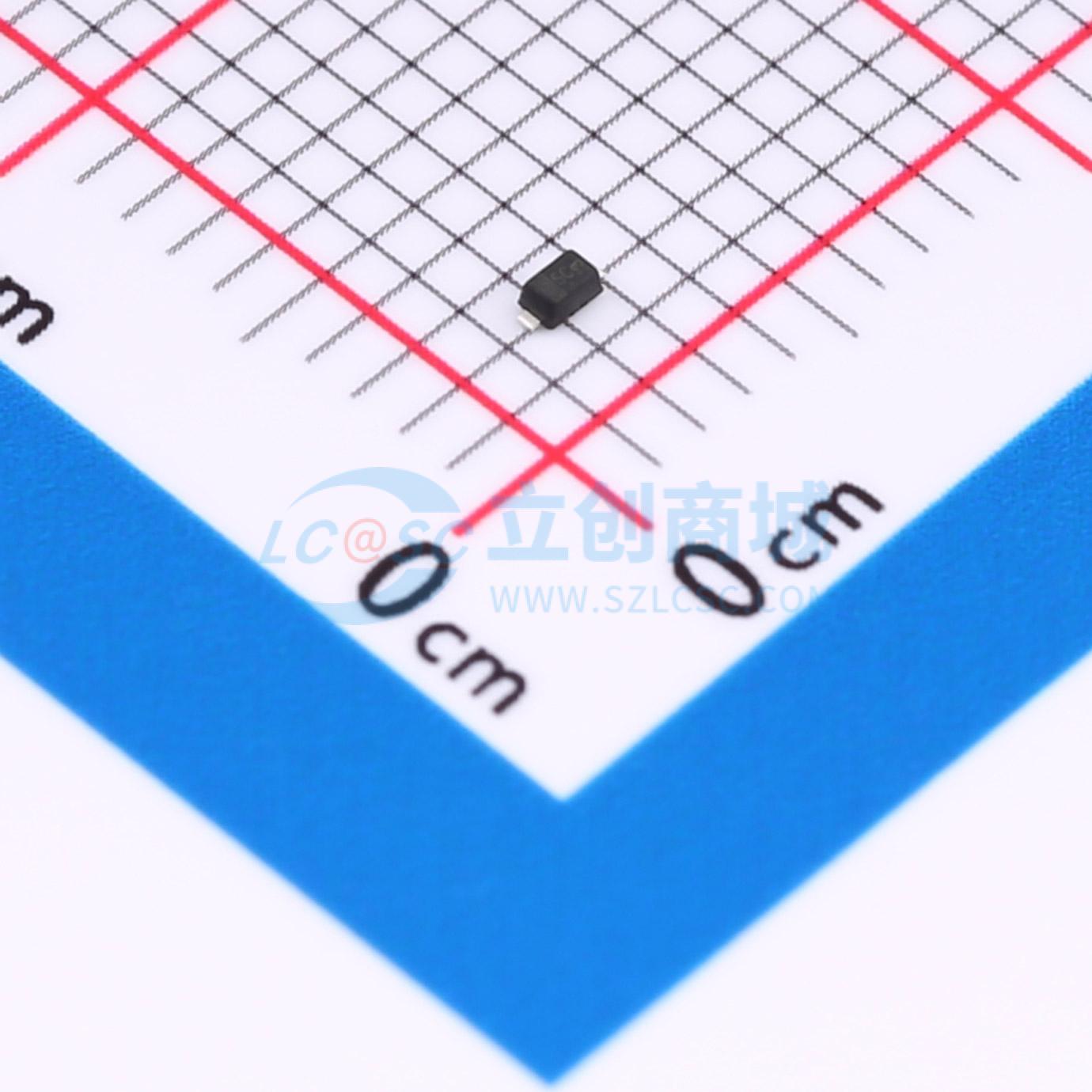

温馨提醒：图片仅供参考，商品以实物为准
HD5V0L1B2T-7
双向ESD 5V截止 峰值浪涌电流：9A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该ESD保护二极管为双向单通道结构，额定电压VRWM为5V，能适应较高电压需求。9A峰值脉冲电流处理能力，为电路提供强效静电防护盾。尽管电容值为15pF，仍能确保大多数信号传输无碍，是提升电子设备静电免疫力的紧凑型解决方案。
- 商品型号
- HD5V0L1B2T-7
- 商品编号
- C22440082
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.0132克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压(VBR) | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
HD5V0L1B2T - 7可保护敏感半导体组件，避免其因静电放电（ESD）和其他电压引起的瞬态事件而损坏或出现故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了一流的保护。它使设计人员能够在不适合使用阵列的应用中灵活保护一条双向线路。封装形式为SOD - 523。
商品特性
- 高速数据线瞬态保护：符合IEC 61000 - 4 - 2（ESD）标准，接触放电±30kV，空气放电±30kV；符合IEC 61000 - 4 - 4（EFT）标准，40A（5/50 ns）
- 峰值功率耗散：48W（8/20μs）
- 工作电压：5V
- 保护一条Vcc或数据线
- 低钳位电压
- 低泄漏电流
