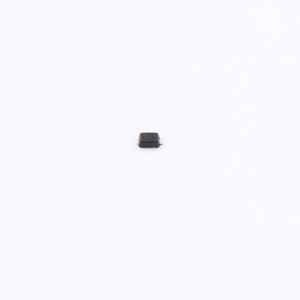

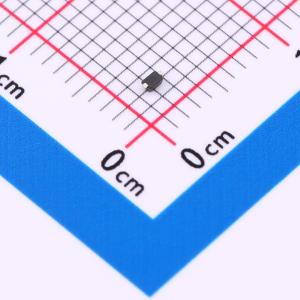

温馨提醒：图片仅供参考，商品以实物为准
HSZESD5Z3.3T5G
单向ESD 3.3V截止 峰值浪涌电流：11.2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 精心设计的单向ESD保护二极管，专为3.3V电压电路打造，单一通道结构精简高效。能承受11.2A峰值电流冲击，为电路提供坚实保护。130pF的小电容值，确保高速信号完整传输，是保护精密电子设备免受静电干扰的优选方案。
- 商品型号
- HSZESD5Z3.3T5G
- 商品编号
- C22440077
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.01275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 14.1V | |
| 峰值脉冲电流(Ipp) | 11.2A | |
| 峰值脉冲功率(Ppp) | 158W@8/20us | |
| 击穿电压(VBR) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 900nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 130pF |
商品概述
HSZESD5Z3.3T5G用于保护敏感半导体组件免受静电放电及其他电压瞬变事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了同类防护。该器件为设计者提供了在无法使用阵列的应用中保护一条单向线路的灵活性。封装为SOD-523。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2 (ESD) ±30kV (接触) 和 ±30kV (空气) 标准，以及IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：158W (8/20μs)
- 工作电压：3.3V
- 保护一条Vcc或数据线
- 低钳位电压
- 低漏电流
