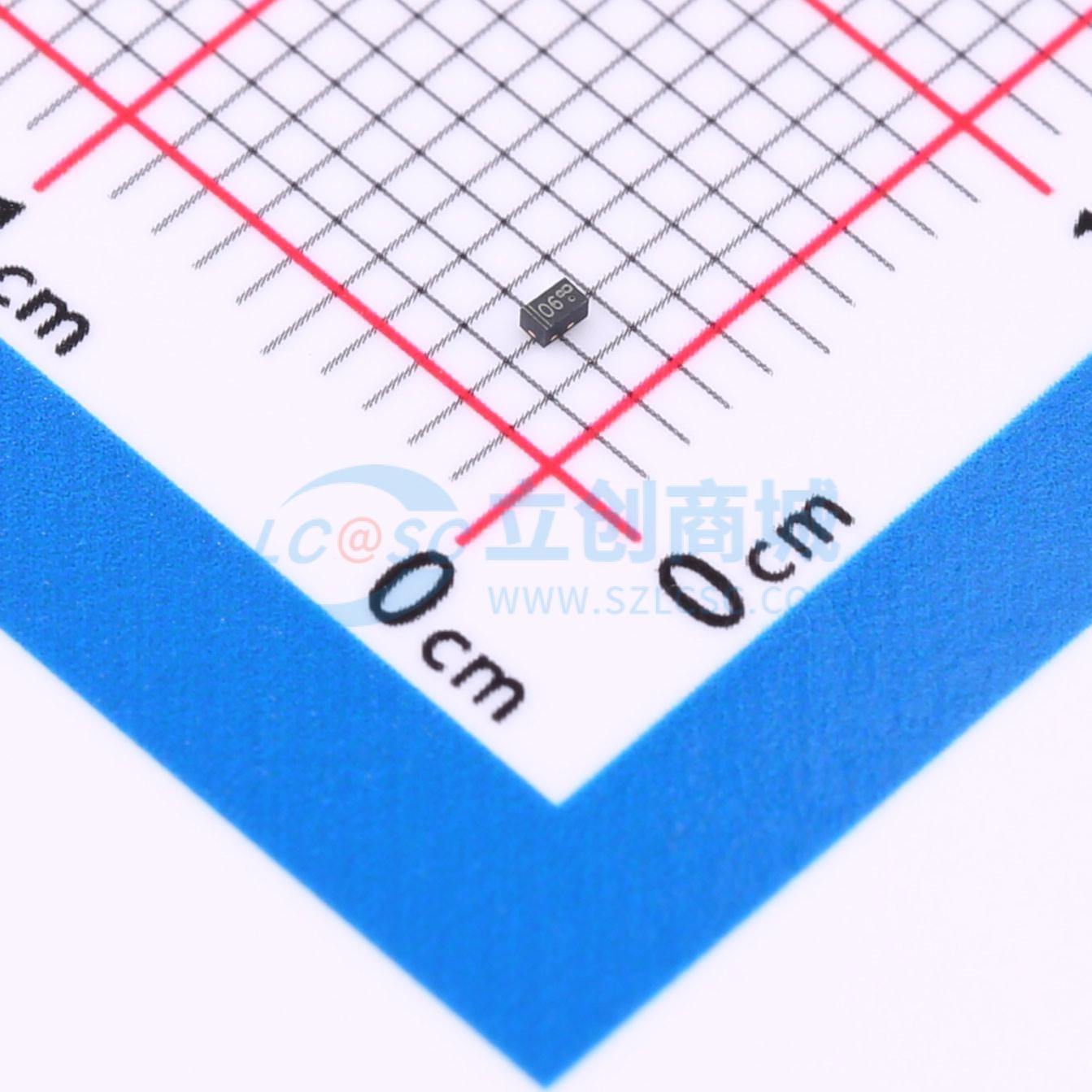

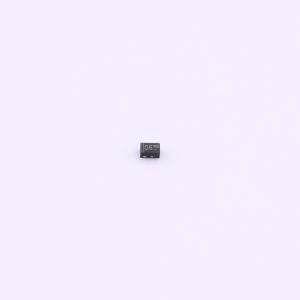

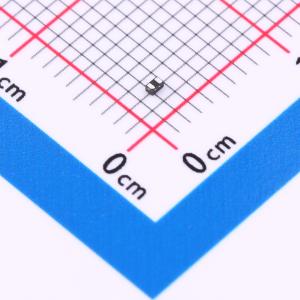

HESDSBULC5V0LB
单向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电和浪涌保护器件为单向类型，单通道设计。工作电压5V，可承受4A电流。结电容典型值为0.6pF，对电路影响较小。适用于多种电子产品，能有效防止静电和浪涌对设备的损害，保障设备稳定运行，提升设备安全性。
- 商品型号
- HESDSBULC5V0LB
- 商品编号
- C22440054
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.007克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
HESDSBULC5V0LB可保护敏感半导体元件，避免其因静电放电（ESD）和其他电压引起的瞬态事件而损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于静电放电的设计提供了同类最佳的保护。它为设计师提供了灵活的解决方案，可在不适合使用阵列的应用中保护一条单向线路。封装形式为DFN1006 - 2L。
商品特性
- 高速数据线的瞬态保护
- IEC 61000 - 4 - 2（ESD）：±20kV（接触），±20kV（空气）
- IEC 61000 - 4 - 4（EFT）：40A（5/50 ns）
- 峰值功率耗散：60W（8/20μs）
- 工作电压：5V
- 超小封装（1.0mm×0.6mm×0.5mm）
- 保护一条数据、控制线
- 低电容：0.4pF（典型值）
- 低钳位电压
- 低泄漏电流
