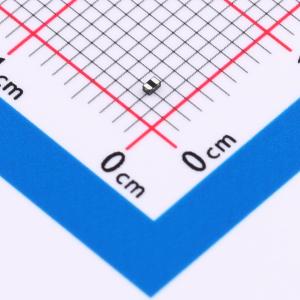

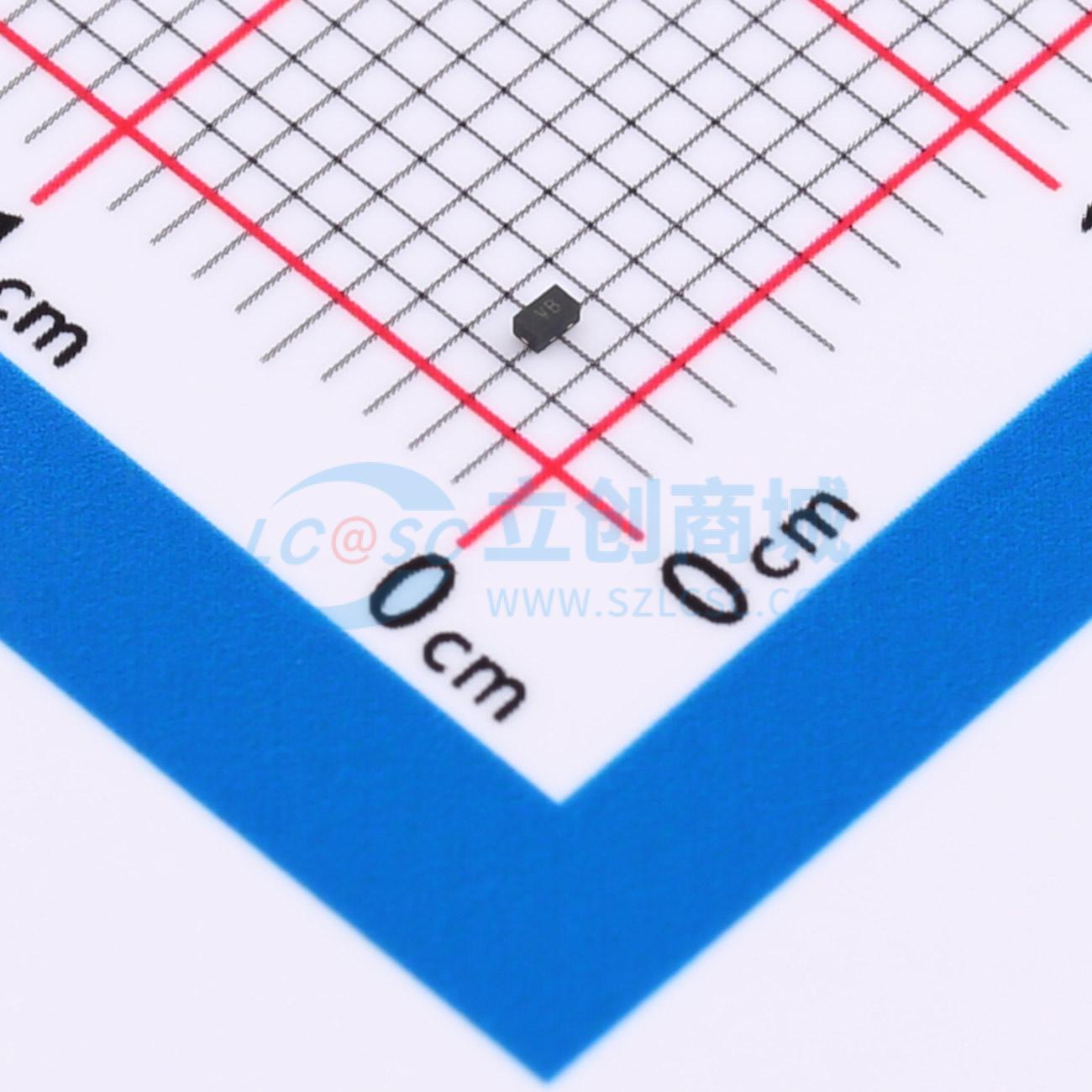

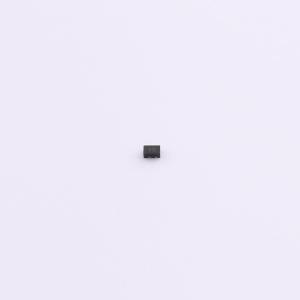

温馨提醒：图片仅供参考，商品以实物为准
HCESD1006LC5VB-M
双向ESD 5V截止 峰值浪涌电流：2.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该ESD静电保护二极管为双向单通道设计，工作电压5V，能有效承受2.5A瞬时冲击电流，确保电路安全性。其超低2.5pF电容特性，完美适应高速信号环境，不影响数据传输质量，为各类精密电子设备提供隐形的静电防护盾。
- 商品型号
- HCESD1006LC5VB-M
- 商品编号
- C22440069
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.006917克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 2.5A | |
| 击穿电压(VBR) | 8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 2.5pF |
商品概述
HCESD1006LC5VB - M可保护敏感半导体组件，使其免受静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了一流的保护。它使设计人员能够在不适合使用阵列的应用中灵活保护一条双向线路。
商品特性
- 超低电容2.5 pF
- 低钳位电压
- 小外形尺寸：0.039英寸×0.024英寸（1.00 mm×0.60 mm）
- 低本体高度：0.020英寸（0.5 mm）
- 耐压：5 V
- 低泄漏
- 响应时间通常<1.0 ns
- IEC61000 - 4 - 2 4级ESD保护
- 这是一款无铅器件
