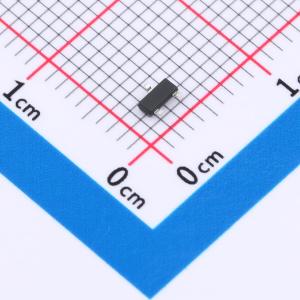

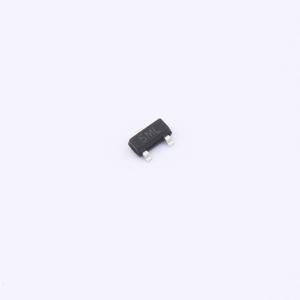

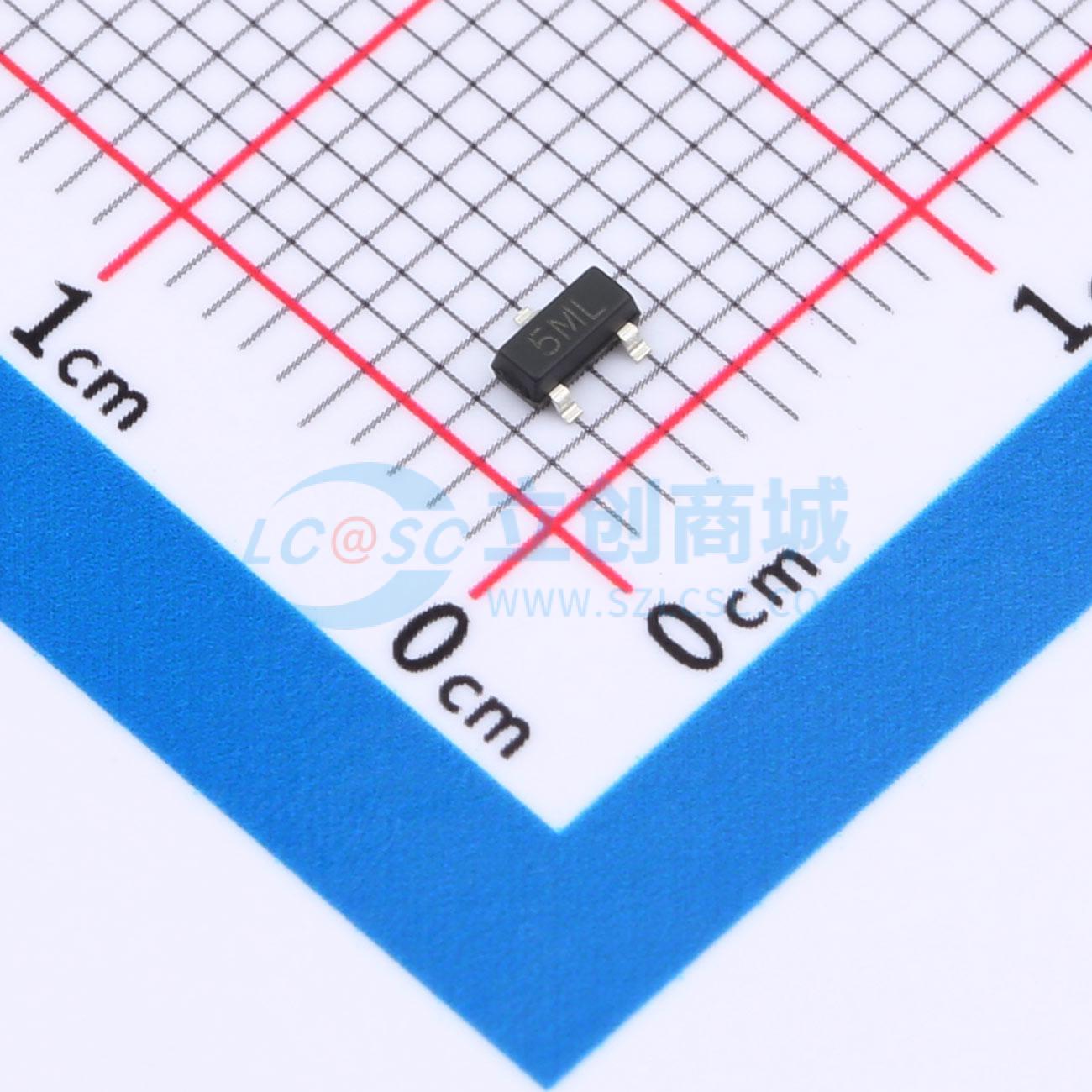

温馨提醒：图片仅供参考，商品以实物为准
HCEST23UC5VU
单向ESD 5V截止 峰值浪涌电流：4A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本款单向ESD静电保护二极管，为双通道配置，适配5V电压环境，具备4A瞬时电流承受力，加之0.5pF超低电容特性，确保高速信号完整无损，是精密电路中防止静电损伤的高效卫士，让您的电子设备运行更安心、更稳定。
- 商品型号
- HCEST23UC5VU
- 商品编号
- C22440071
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.022167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6V | |
| 反向电流(Ir) | 500nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品概述
HCEST23UC5VU用于保护敏感的半导体元件，防止因静电放电和其他电压引起的瞬态事件而导致的损坏或功能失常。其出色的钳位能力、低漏电流、低电容和快速响应时间，为暴露于ESD环境的设计提供了同类防护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护2条单向线路。采用SOT-23封装。
商品特性
- 产品材料符合RoHS要求且无卤。
- 具备2个单向传输功能。
- 低漏电流：在VRM条件下，IR最大值小于20 μA。
- 峰值脉冲功率为300W（8/20μs波形）。
- 根据以下标准为数据线提供瞬态保护：
- IEC61000-4-2 (ESD)：15KV（空气放电），8KV（接触放电）
- IEC61000-4-5 (雷击浪涌)：参见下方的IPPM值
