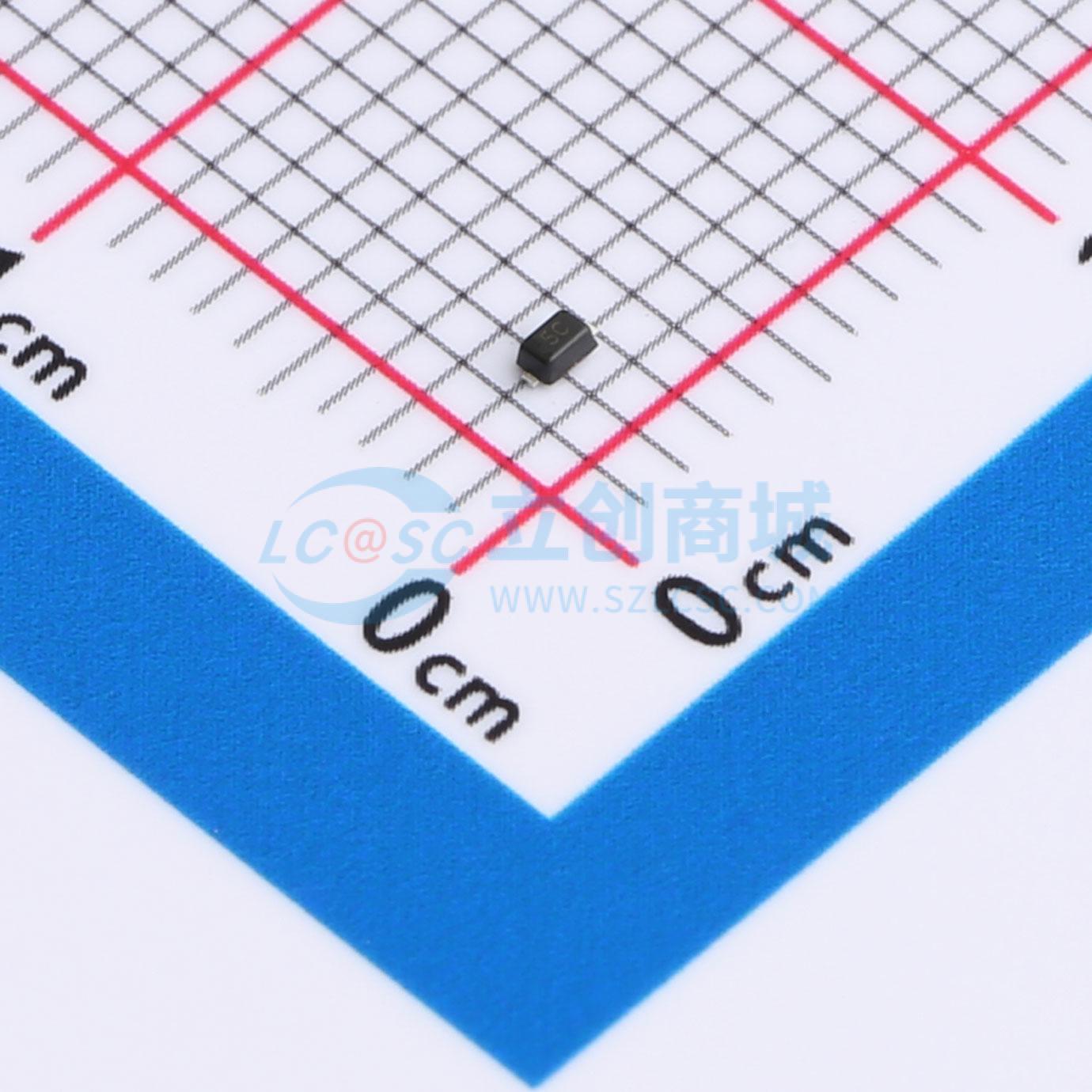

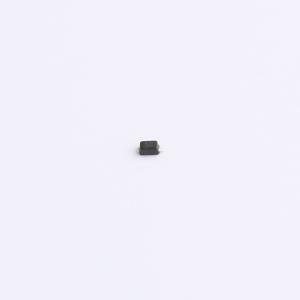

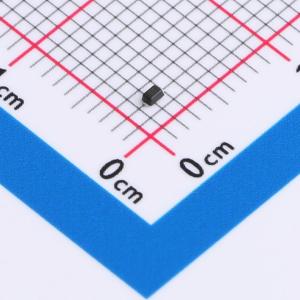

温馨提醒：图片仅供参考，商品以实物为准
HCESD523NC5VB
双向ESD 5V截止 峰值浪涌电流：8A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD保护二极管专为单通道电路设计，电压保护水平VRWM为5V，能有效吸收高达8A的瞬态电流，而其低至10pF的电容值确保高速信号畅通无阻。它如同电路中的静电盾，为电子设备提供双方向的静电冲击防护，强化系统稳定运行与数据传输的纯净度。
- 商品型号
- HCESD523NC5VB
- 商品编号
- C22440058
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.009667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11.6V；16V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 128W@8/20us | |
| 击穿电压(VBR) | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
商品特性
- 为高速数据线提供瞬态保护，符合 IEC 61000-4-2 (ESD) ±30kV (接触放电) 和 ±30kV (空气放电) 标准，以及 IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：128W (8/20us)
- 工作电压：5V
- 保护一条 Vcc 或数据线
- 低钳位电压
- 低漏电流
