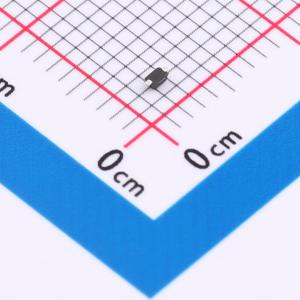

温馨提醒：图片仅供参考，商品以实物为准
HVESD05-02V
单向ESD 5V截止 峰值浪涌电流：9.4A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD静电保护二极管，专为单一通道设计，耐压5伏特，峰值电流承受能力为9.4安培，拥有80皮法电容值，适合于低频信号或对电容影响不敏感的应用，为电子电路提供强大且针对性的静电防护，确保设备稳定与安全。
- 商品型号
- HVESD05-02V
- 商品编号
- C22440066
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 9.4A@8/20us | |
| 峰值脉冲功率(Ppp) | 140W@8/20us | |
| 击穿电压(VBR) | 6.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 80pF |
商品概述
HVESD05-02V器件可保护敏感的半导体元件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了同类防护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条单向线路。封装形式为SOD-523。
商品特性
- 小型封装外形尺寸
- 低封装高度
- 在8×20 μs脉冲条件下，峰值功率可达140 W
- 低泄漏电流
- 响应时间典型值小于1 ns
- 符合人体模型，静电放电等级为3级（>16 kV）
- 符合IEC61000-4-2标准4级静电放电防护要求
- 符合IEC61000-4-4标准4级电快速瞬变脉冲群防护要求
