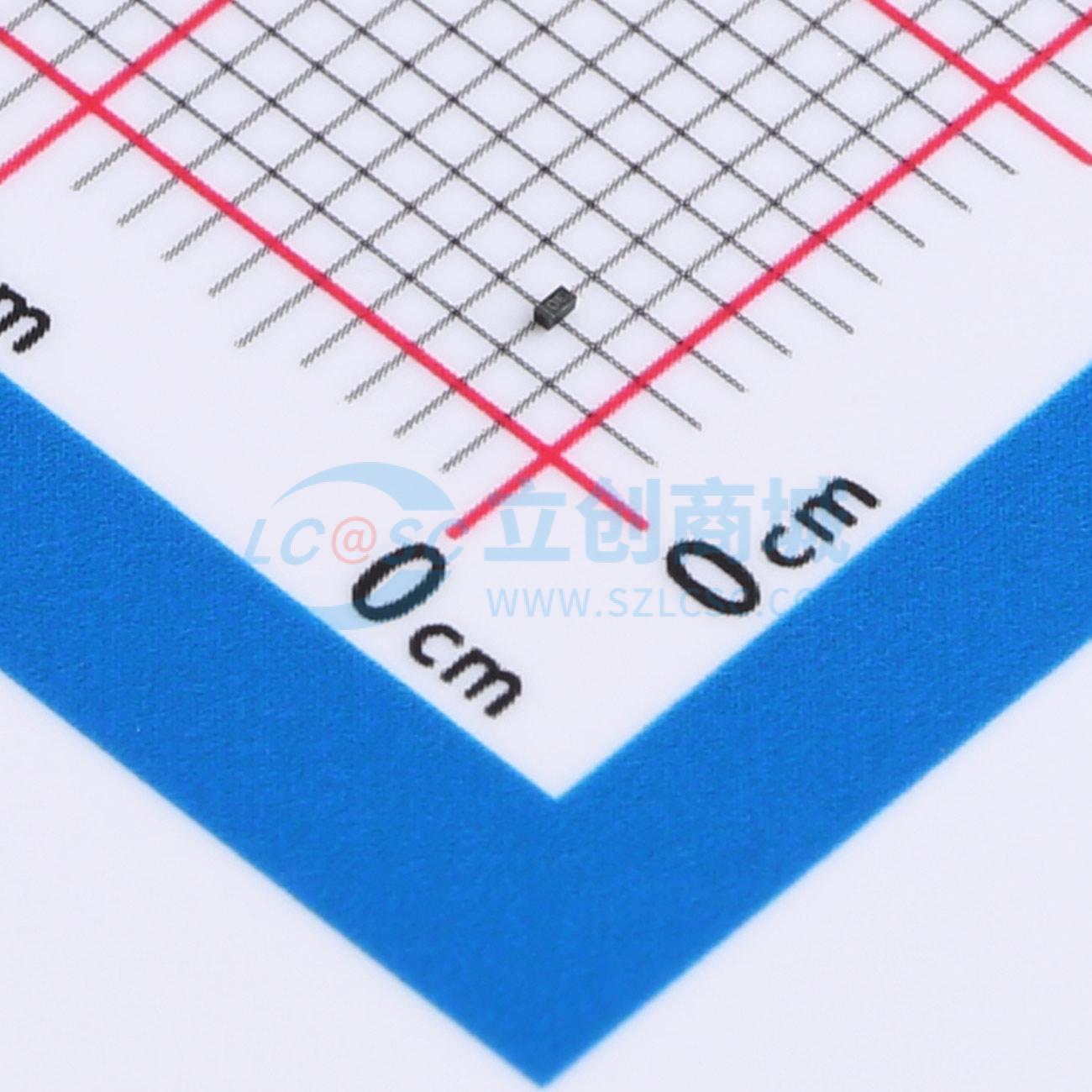

温馨提醒：图片仅供参考，商品以实物为准

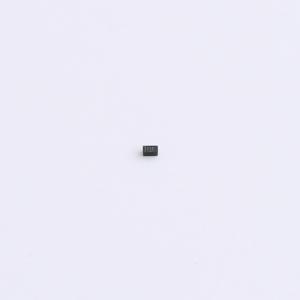

HCPDZC5V0B-HF
双向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款ESD保护二极管为双向单通道结构，耐压5V，峰值电流承受度达4A，为电路提供全面静电防护。其电容值仅0.55pF，确保了信号传输的高速与清晰，非常适合于保护那些对静电敏感且需高速数据交换的电子设备，是提升系统可靠性的关键组件。
- 商品型号
- HCPDZC5V0B-HF
- 商品编号
- C22440068
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.004克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.55pF |
商品概述
HCPDZC5V0B-HF 可保护敏感的半导体组件免受静电放电及其他电压瞬变事件造成的损坏或干扰。其卓越的钳位能力、低泄漏、低电容和快速响应时间为暴露于静电放电环境的设计提供了的保护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装为 DFN0603-2L。
商品特性
- 为高速数据线提供瞬态保护
- 符合 IEC 61000-4-2 (静电放电) 标准：±8kV (接触放电)，±15kV (空气放电)
- 符合 IEC 61000-4-4 (电快速瞬变脉冲群) 标准：40A (5/50 ns)
- 峰值功耗：100W (8/20us)
- 工作电压：5V
- 超小封装 (0.6mm×0.3mm×0.3mm)
- 低电容：0.55pF (典型值)
- 低钳位电压
- 低泄漏电流
应用领域
- 高速数据线保护
